Arbeten med centralantenner

Här kan ni läsa och se en del bilder på uppgraderingar eller ombyggnader av centralantenner, alltså en anläggning som distribuerar signalen till många lägenheter. Vill ni ha hjälp med något så kan ni kontakta mig.


20200429 – Antennsignal till alla lägenheter i ett 8 våningshus.

Det började med att jag fick ett mejl ….

Vilken spännande sida du har – och vad mycket information det finns. 🙂

Jag sitter i styrelsen för en brf. i Stockholm. Idag har vi ComHem för TV (must carry). ComHem-avtalet har vi sagt upp till maj. Men vi som fastighetsägare behöver (tror jag) leverera must carry-kanaler till de 38 lägenheterna. Då ganska få ligger kvar och använder koaxialnätet så tänkte vi komma så billigt undan som möjligt och installera en antenn på taket som sedan kopplas till befintligt koaxial-fastighetsnät.

Parallellt så har vi ett fibernät för data. Många kör ju TV även via fibern.

Så efter lite konversation kom vi överens och bokade en tid …

På taket satt det en gammal parabol som inte användes och det fästet fick jag använda.

Kablarna gick ner i ett ventilationsrör till vinden. Men att ha kablarna lösa över taket på det där viset går ju inte, tänkte jag.


Det är bra utsikt från taket. Här västerut ….

Österut finns Nackamasterna långt därborta i horisonten.

Jag gjorde en testmätning med handhållen antenn och såg att det var bra signal. Sen var det bara att skruva bort parabolen och skruva dit en Televes UHF gitterantenn.

En datalogg direkt från antennen visade mycket bra signalkvalitet.

En bild på spektrumet.

Lite inzoomat ser man att det är perfekta Simpsons 🙂

Monterat, justerat och klart.

Den svarta koaxialkabel drog jag i en VP-slang som jag satt fast med speciella klammer på plåten.

Slangen lät jag gå ner en meter i röret så att inte kabeln ska nötas mot plåtkanten.

På vinden monterade jag en Johansson Profiler Revolution 6700. En kombinerad kanalomvandlare och förstärkare.

För att få så låga frekvenser som möjligt flyttade jag ner Mux 2, 3, 5 och 6.

En ny datalogg som visar signalen ut från Johansson Profiler Revolution 6700.

Det blir perfekt med de 6 Muxarna samlade.

En till stor fördel är att det bara blir de 6 Muxarna och ingen annan oönskad signal ut i koaxialnätet. Alltså inga störande 4G och andra frekvenser som inte hör dit.

I källaren återanvände jag en av de tidigare förstärkarna för att förstärka signalen till lägenheterna på våning 1 – 4 eller 1 – 5. Exakt vilka lägenheter kollade jag inte. Den vänstra förstärkaren kan sitta kvar som reserv i fall den högra lägger av.

En datalogg av signalen ut på nätet från källaren.

Sen gjorde jag en koll i några lägenheter där jag även hjälpte till att söka in kanalerna i TV-apparaterna.
Först i ett par lägenheter på fjärde våningen.


Sedan en lägenhet på femte våningen.

Ett par lägenheter på sjätte våningen.

Här kom jag inte åt antennuttaget bakom soffan så jag mätte signalen ur kabeln som satt i TV’n.

När jag hade lastat in verktyg och antenninstrument i servicebussen kunde jag kolla in sjöutsikten några minuter.


20191204 – Antenn till 6 lägenheter + personalrum.

Här blev det lite problem med TV-utbudet trots att personalrummet samt varje lägenhet i LSS-boendet har en egen fiber indragen.

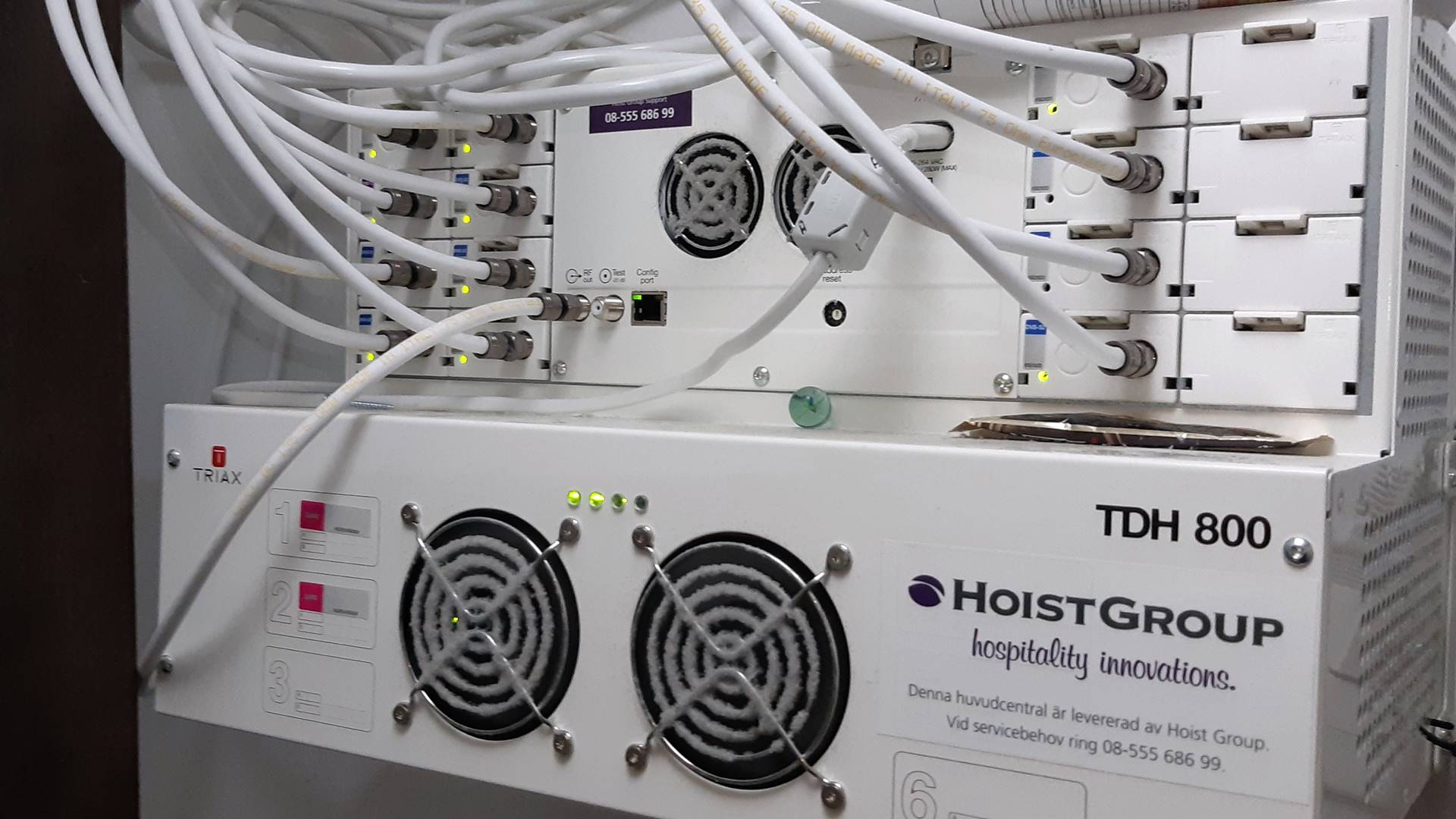

Problemet har med upphovsmannarätten att göra, så om fastighetsägaren skulle tillhandahålla TV-kanaler krävs det ett avtal från Hoist vilket skulle kosta ganska mycket. På nåt vis räknas detta som TV i gemensamma utrymmen vilket betyder 526 kronor + moms = 656 kronor i månaden för varje lägenhet. Dessutom är inte avgifter för STIM och SAMI inkluderade + att det krävs separat avtal med Copyswede för vissa kanaler, vilket kan innebära ännu mer kostnader.

Eftersom det skulle bli orimligt dyrt fick jag i uppdrag att montera en TV-antenn och dra kablar för att ansluta de 6 lägenheterna samt personalrummet till en ny antennanläggning.

Så jag började med att montera ett väggfäste, maströr och en Logperiodisk antenn, sen fick jag hjälp av Henie som har Elbes Radio & TV-service att dra i koaxialkablar i de befintliga VP-slangarna.

Först en koll av vad antennen levererade för signal till förstärkaren.

Förstärkaren har 3 utgångar varav en som förstärker 12 dB som jag kopplade in till personalens TV.

En kontrollmätning för att se vilken signal som levererades till personalens Boxer-mottagare.

Sen finns det 2 utgångar där förstärkningen är 20 dB.

Det blev ganska bra “Simpsons“:)  Från vänster till höger syns Mux 2, 3, 1 & 5.

Via 2 st. 3-vägs fördelare kopplade jag in kablarna till respektive rum, sen var det bara att koppla in slingorna och kontrollmäta.
Jag började i lägenhet 1 längst till vänster.

Lägenhet 2 osv. ……



Så här ser det ut när kontrollmätningen och dokumentationen pågår.

På mindre än 1 minut får man reda på massor av uppgifter om signalen.

Även den sista lägenheten längst till höger fick bra signal.

Egentligen är det knepigt att det ska behövas en egen antenn när det finns fiber indraget. Men men … nu är det fixat 🙂


20191003 – byte av förstärkare.

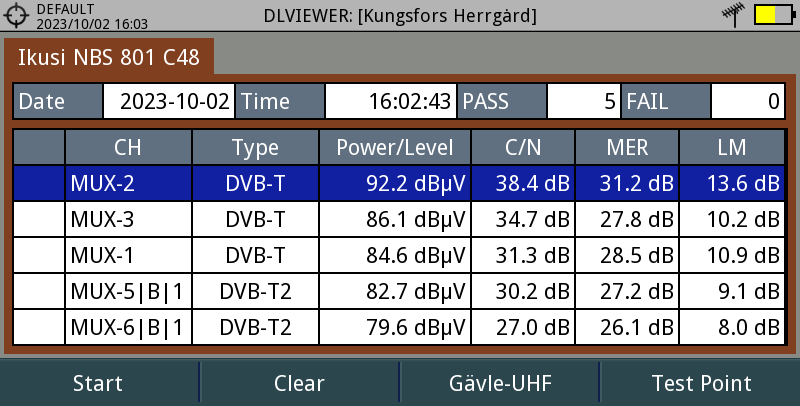

En Wisi-förstärkare gick sönder så jag monterade dit en Ikusi NBS-801 istället.

Det blev faktiskt nån dB bättre signalkvalitet än vad det var tidigare. Jag hade även nytta av att jag har lagt upp mätresultatet här på webbsidan eftersom jag lätt kunde ta fram bilden från den tidigare mätningen och se hur jag skulle justera in signalstyrkan 🙂

Här är mätvärdet som jag fick den 4 september, dvs. 1 månad tidigare.

Det syns på spektrumet att Johansson Profiler förstärkaren lämnar en ren signal.

Egentligen är det knepigt att det krävs en egen TV-antenn när det finns fiber indraget. Men nu är det i alla fall fixat 🙂


Ytterligare en städad TV-central.

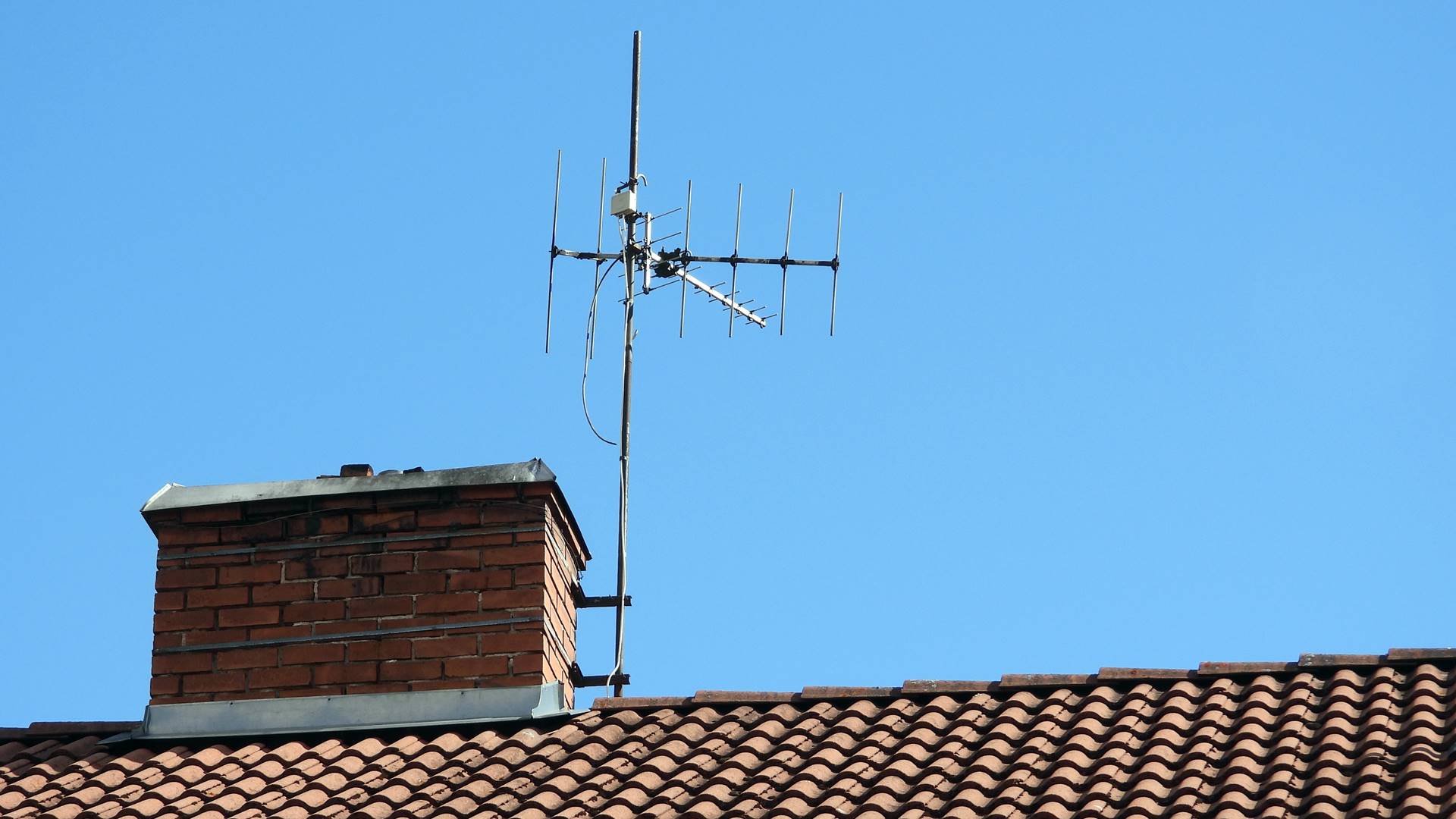

En bostadsrättsförening med 39 lägenheter i Sandviken saknade kanaler från Mux 7 men när jag kom dit för att undersöka saken såg jag att det fanns en VHF-antenn på taket. (den mittersta)

På vinden fanns den gamla TV-centralen som hade blivit ombyggd massor av gånger.
Eftersom Fagor-Micro-MATV-förstärkaren inte klarar grannkanaler så föreslog jag att riva ut rubbet och ersätta det med en modern förstärkare och kanalomvandlare, en Johansson Profiler Revolution.

I morse när det var dags att göra jobbet läste jag ett mycket passande horoskop i tidningen 🙂

Så gott som allt detta ska ut, så det var bara att sätta igång och röja.


Jag hittade även gammal D2 Mac dekoder. Med en stor parabol, en bra satellitmottagare, en D2 Mac dekoder och RGB-signal via en fullkopplad scartkabel till TV’n blev det väldigt bra bild, på den analoga tiden. Men nu är den tiden passé.

Så här illa blir det på de Muxar som har en intilliggande granne eftersom Fagor-Micro-MATV-förstärkaren inte klarar grannkanaler. Kanalfiltret trycker ner grannkanalen. Men på den tiden jag och kollegor sålde såna här förstärkare sändes det inga kanaler så här tätt i Gävleborg.

När signalen trycks ner blir signalkvaliteten sämre.

Jag gjorde en ny kanalplan där jag flyttade några Muxar för att det är lättare att hålla en jämn signalstyrka om de ligger bredvid varandra. Att flytta Mux 7 som sänder på VHF-området går dock inte eftersom den är 7 MHz bred och kanalplatserna på UHF är 8 MHz breda.

Kanalplanen som jag gjorde i datorn fick jag sen tanka över till instrumentet. Men den funkar inte rakt av, för först måste man göra en “Channel Plan Exploration” för att instrumentet ska kolla vad som sänds var.

Så här tätt och fint kan man placera Muxarna med en Johansson Profiler Revolution. 🙂

Från 28,5 till 32,4 dB är en stor förbättring av signalkvaliten.

En datalogg för att dokumentera signalen ut ur Johansson Profiler Revolution förstärkaren.

Elektronikskroten nästa för den gamla Fagor-Micro-MATV-förstärkaren.

Så här rent blev det i centralen.



Sen var det några förstärkare som behövde fintrimmas.


En koll hos en lägenhetsinnehavare som hade haft problem. Helt godkänt men jag kan höja 5 dB till tänkte jag och gick upp till vinden igen.

Jag höjde signalstyrkan 5 dB men ibland är instrumentet för snabbt så att det inte tar in alla Muxar.
Mux 7 fel? Nej icke, 33,2 dB i MER-värde. Kolla nästa bild.


Sen gjorde jag ett par stickprov och mätte signalen i lägenhet 34 och 18.


Sen var det bara att lasta firmabilen och köra till återvinningen med den analoga skrotet.

Bara de här prylarna kostade runt 100000 kronor när de var nya, men nu tippade jag dem över kanten på containern 🙂

Så nu är det ytterligare 39 lägenheter som har mycket bra signalkvalitet 🙂


Ännu en städad TV-central.

En gång för länge sedan fanns det bara TV1 och TV2, sen kom TV3 och TV4 osv. ….. Fler och fler kanaler las till som kördes ut analogt i husens antennsystem. Ett problem var att antennsystemet var projekterat och byggt för frekvenser upp till 450 MHz, men när Boxers digitala kanaler kom in i nätet fanns det kanaler ända uppe på 710 MHz. För att sista lägenheten längst bort på slingan inte ska få för svag signal måste man då öka signalnivån ur TV-centralen, vilket gör att den närmaste lägenheten riskerar att få för hög signalnivå. För att åtgärda det problemet har man 2 alternativ. Antingen bygger man om hela antennsystemet och monterar 2 förstärkare till, eller så tar man bort rubbet och monterar en frekvensomvandlare med inbyggd förstärkare, en Johansson Profiler Revolution. Den här bostadsrättsföreningen valde det sista alternativet, så jag kunde sätta igång och städa ut det analoga.

Så här såg det ut före åtgärd.


En bild på spektrumet visar hur kanalerna var utspridda.

Den här gamla kanalförstärkaren, en Fagor Micro-MATV ställde också till det, för den klarar inte grannkanaler. När jag monterade den för cirka 14 år sedan körde inte Teracom ut kanaler bredvid varandra, utan det problemet är något som kom vid frekvensomläggningen hösten 2016.

Problemet är att när två kanaler ligger bredvid varandra så trycker kanalfiltret på en kanal ner grannkanalen. Som ni ser på bilden så har Mux 1 i det här fallet bara 23,6 dB i MER-värde, vilket inte är godkänt.

Jag skruvade bort rubbet och monterade en Johansson Profiler Revolution istället.

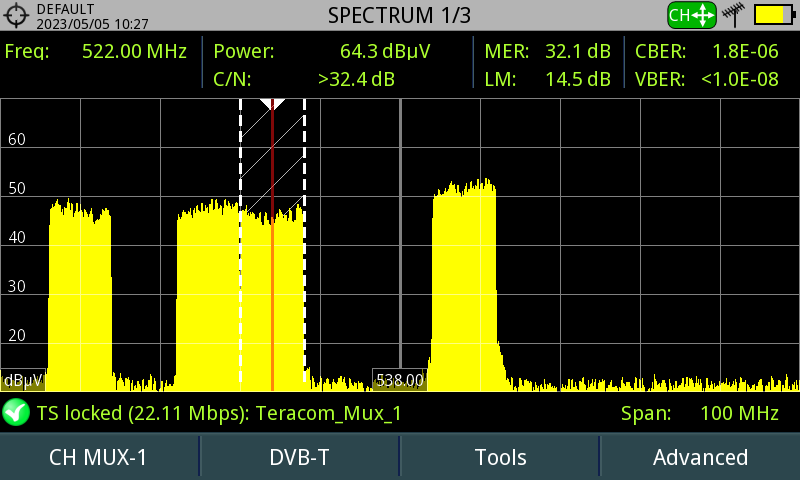

Det är inte bara centralen som blev städad utan det viktigaste är faktiskt att signalen blev ren och snygg med bra kvalitet. Som exempel ökade Mux 1 från 23,6 dB till 33 dB i MER-värde, vilket är en avsevärd förbättring. Som natt och dag faktiskt.

Jag kopplade även in radioantennen som tar emot signal från FM-sändaren i Gävle.

Den högsta frekvensen är nu 526 MHz vilket är helt OK i den gamla centralantenn-anläggningen.

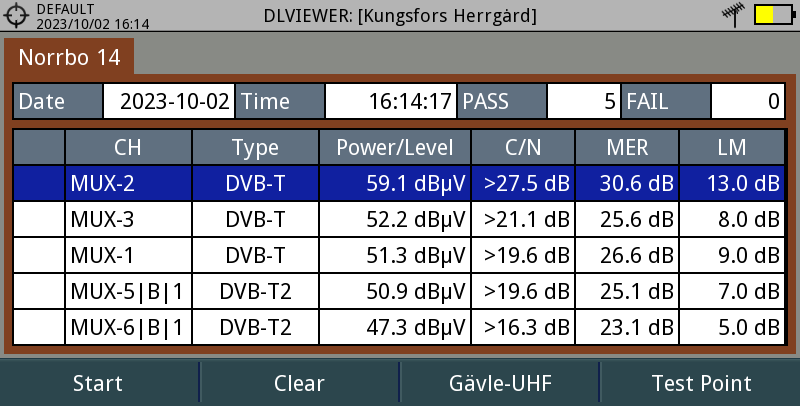

En testmätning i en lägenhet visar att det numera är stor marginal till irriterande störningar.

Om du också behöver hjälp med ditt antennsystem så är det bara att kontakta mig snarast.


Nu ska det analoga ut och det digitala in.

En gammal centralantenn-anläggning som försörjer 16 lägenheter behövde fräschas upp. De har haft en hel del satellitkanaler en gång i tiden, men nu ska det analoga ut och det digitala in och helst då i HD kvalité.

Nostalgi delux, från 60-talet. Men som tur var är antennsystemet uppgraderat sedan dess med HF-täta koaxialkablar och 75Ω (ohm) antennuttag.

Så här såg det ut i källaren och så ser det tyvärr ut på många andra ställen. Det har under åren blivit om- och tillbyggt, så tillslut blir det ett virrvarr av kablar. Diverse glappkontakter med pixlar och störningar i TV-bilden som följd är inte direkt ovanligt.

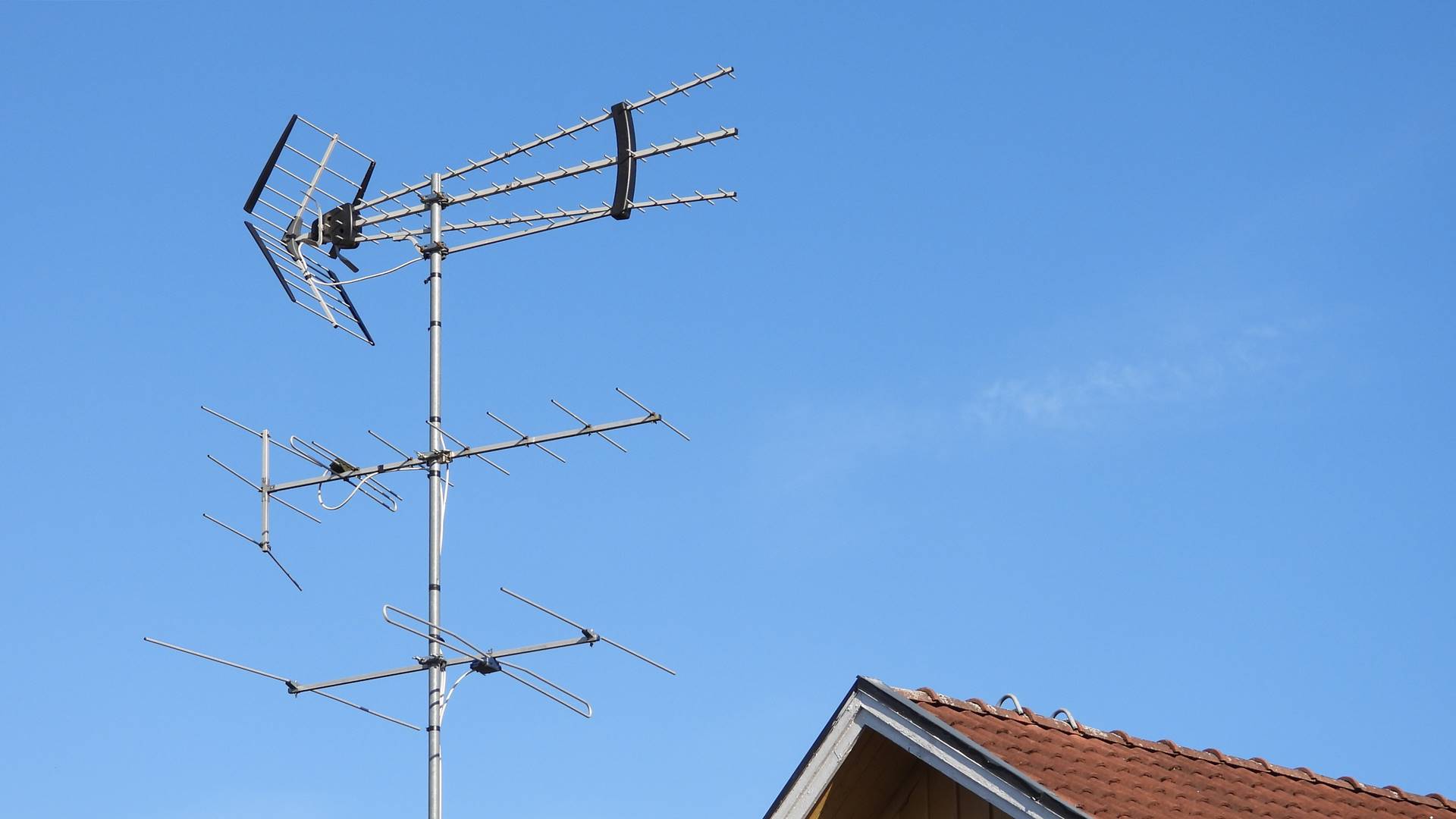

Det fanns en UHF- en VHF- och en FM-antenn på taket så jag började med att mäta den inkommande signalen från UHF-antennen. Som synes hittades inte MUX-7 som sänder på VHF-området.

Men med kabeln från VHF-antennen hittade jag bra signal till MUX-7.

Efter städning monterade jag en Johansson Profiler Revolution – 6700 som inte enbart är en förstärkare, utan även en frekvensomvandlare, så att man kan flytta Muxar till valfri frekvens. Dock oftast från högre till lägre frekvenser, vilket är helt nödvändigt i gamla centralantennanläggningar som oftast är projekterade upp till 450 eller 550 MHz.

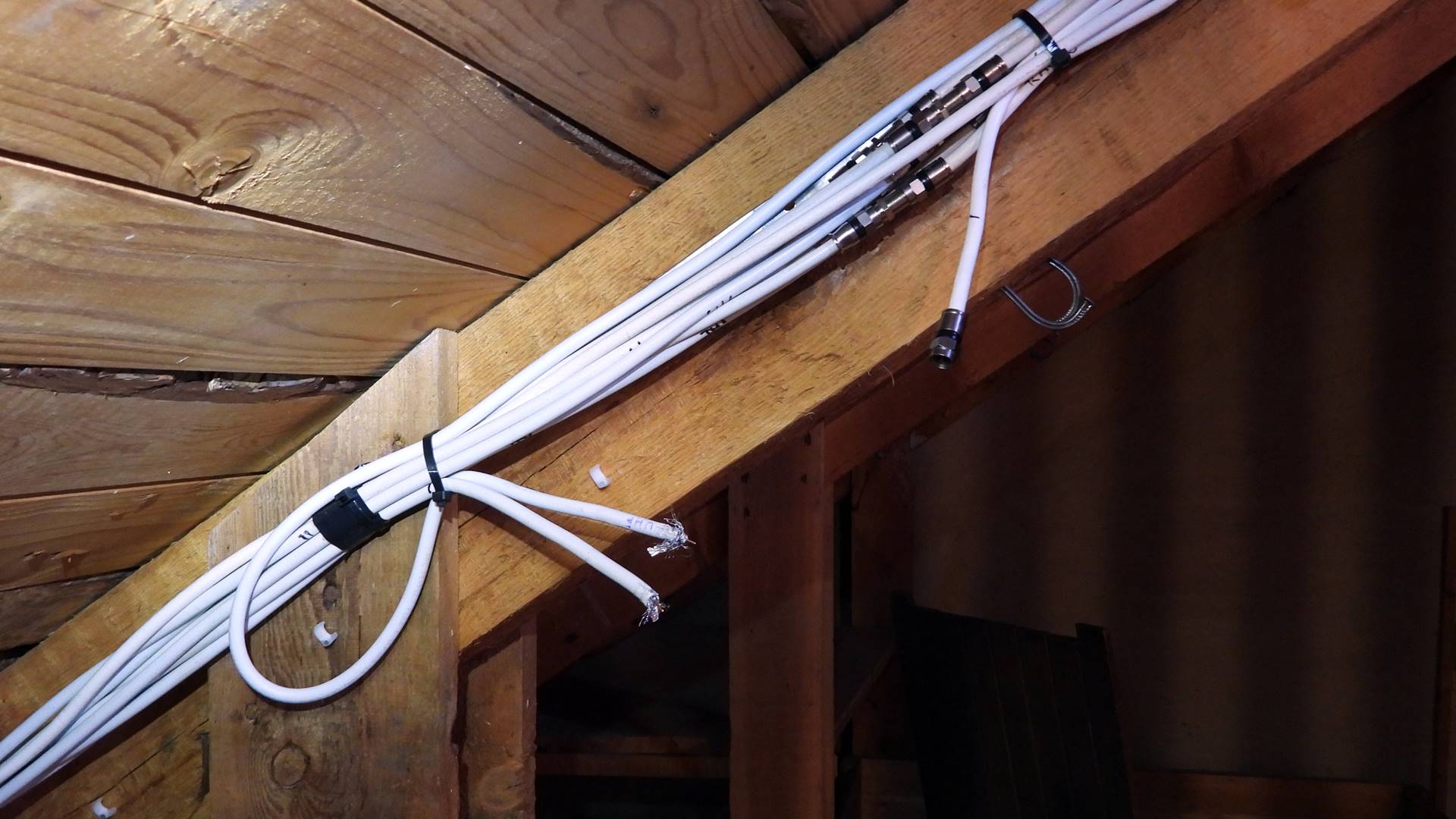

Detta är allt som blev kvar efter storstädningen.

Jag programmerade in en special-kanalplan och som ni ser fixade jag så att alla kanaler (Muxar) är under 550 MHz.

Så här ser det ut på spektrumet.

Efter lite justering av utnivån fick jag en otroligt jämn nivå på samtliga kanaler (Muxar)

En kontrollmätning i grannhuset.

Jag gjorde även en kontrollmätning i lägenheten längst bort och den visade att det finns goda marginaler till minimumnivån 45 dBμV.

Otroligt nog så har elektroniken på bilden kostat runt 100000 kronor en gång i tiden, men nu är det bara att köra till återvinningen med “det analoga skrotet”.

Kontakta mig om du bor i eller äger ett hus med en gammal central-antenn-anläggning så kan jag “städa” upp där också. Inte nog med att det blir rent i den gamla TV-centralen, det blir även en ren och högkvalitativ TV-signal så att hyresgästerna slipper de irriterande pixlarna.

Det är även möjligt att teckna ett förmånligt “kollektivavtal” hos Boxer för samtliga hyresgäster. Hör av dig om du vill veta mer om detta.


Installation av en Johansson Profiler Revolution 6700

Fagor-förstärkarna som sitter i många mindre hyreshus och bostadsrättsföreningar har funkat bra tidigare, men sedan Teracom började sända ut Boxers kanaler bredvid varandra funkar den inte längre.
Fagor Micro-MATV klarar alltså inte grannkanaler.

En koll av insignalen från den befintliga UHF-antennen visar bra signal.

Inkommande på MUX1 är 31 dB i MER-värde och efter att förstärkaren har deformerat signalen är signalkvalitén nere på 23,6 dB. Det låter kanske inte mycket men -3 dB är en halvering, så -7,4 dB är en avsevärd försämring. Dessutom ska det vara minst 25 dB i MER-värde för att vara godkänt.

På spektrumbilden nedan kan ni se hur Fagor-förstärkarens olika filter trycker ner grannkanaler så att signalkvaliten försämras.

Så jag skruvade bort Fagor-förstärkaren och monterade en Johansson Profiler Revolution 6700 istället.
(Ni kan läsa mer om min test av Johansson enheten här)

Som ni ser så blev utsignalen väldigt mycket bättre. Dessutom kan man flytta Muxarna till lägre frekvenser så att inte signalen dämpas lika mycket.

Signal på högre frekvenser dämpas alltså mer än signal på lägre frekvenser, vilket ofta har stor betydelse i gamla centralantenn-anläggningar. På 80-talet projekterades dessutom centralantenn- och kabel-TV nät oftast upp till 450 MHz, vilket inte innefattar UHF-området som Boxer sänder på.

Du som äger fastigheter eller du som sitter i styrelsen för din bostadsrättsförening kan gärna kontakta mig om ni vill ha hjälp att uppgradera er gamla centralantenn-anläggning.


Åtgärd av Kingston och Agnes centralantenn.

Jag har varit till Carlos tidigare, så byte av UHF-antenn (den översta) har varit på gång ett tag. Men på grund av att det var snö på det hala taket gick det inte att komma upp tidigare.

När jag justerade in den nya gitterantennen såg jag att MUX6, som sänder på 647 MHz bara var 50,6 dB stark, så jag funderade på om den signalstyrkan skulle räcka ända ner till källaren. Signalen får inte understiga miniminivån 45 dB någonstans.

En koll i källaren visar att det räckte …. 45,4 dB på MUX6 🙂

Efter förstärkaren blev det betydligt högre signal, så nu återstod det att se om nivån hos Kingston och Agnes var OK.

Signalen räckte som tur var. Jag säger tur, eftersom det är ett gammalt antennsystem som har sett sina bättre dagar och snart ska ersättas av fiber.

Menar du att jag kan se på TV nu, undrade Kingston?

Agnes var nöjd att jag inte hade missat något 🙂


20151125 – 20151207 – 20160222 – Antennjobb i ett mindre hyreshus

Jag fick i uppdrag att fixa antennproblemen i ett mindre hyreshus. Den befintliga UHF-antennen var dåligt fastsatt, med endast ett enda fäste i vindskivan. Men enligt fastighetsägaren så var det frigolit under putsen, så alltså gick det inte att skruva fast ett väggfäste i fasaden. Ett svårt fall.

Signalen ur den befintliga antennen var ganska dålig.

Jag hittade även en konstig koppling i elcentralen i en lägenhet! En typisk elektrikerkoppling som förstörde det sista av den dåliga signalen totalt.

Jag började fundera på hur jag skulle kunna montera ett maströr på ett stabilt sätt när jag inte kunde skruva något i fasaden och tillslut kom jag på det. Ett fäste på pannrummets vindskiva och …..

…. ett fäste på husets vindskiva.

Men det var väldigt tidsödande att få dit 6 meter maströr i lod.


Med en ny Logperiodisk kombiantenn blev det bättre signalvärden. I och för sig strax under godkänt värde på MUX 4, men spektrumet såg bra ut så det funkar säkert.

Den observante ser att det mesta av jobbet utfördes mitt i julstressen förra året, så jag hann aldrig göra klart. Men idag gjorde jag klart och dokumenterade fler signalvärden. Som förväntat blev det bra värden ut ur förstärkaren.

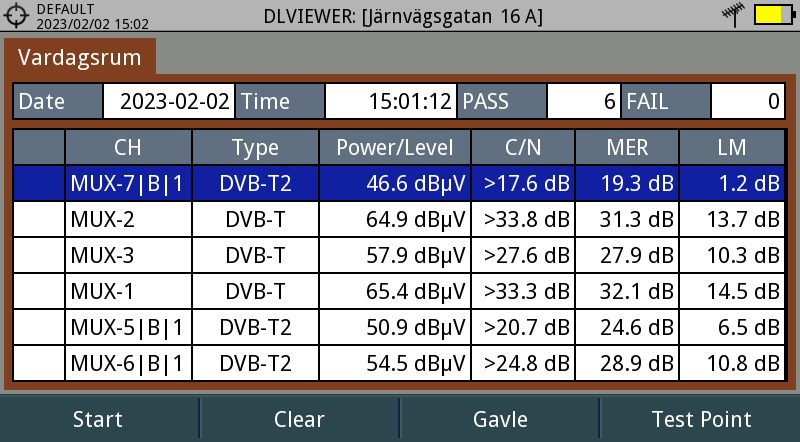

Helt godkänt, se dataloggen från antennuttaget i vardagsrummet hos en av hyresgästerna 🙂
