Toroidal Maximum T90

För att ha lite koll på läget har jag monterat en ny Toroidal Maximum T90 parabol med 8 mikrovågshuvuden för att ta emot signal från följande positioner:

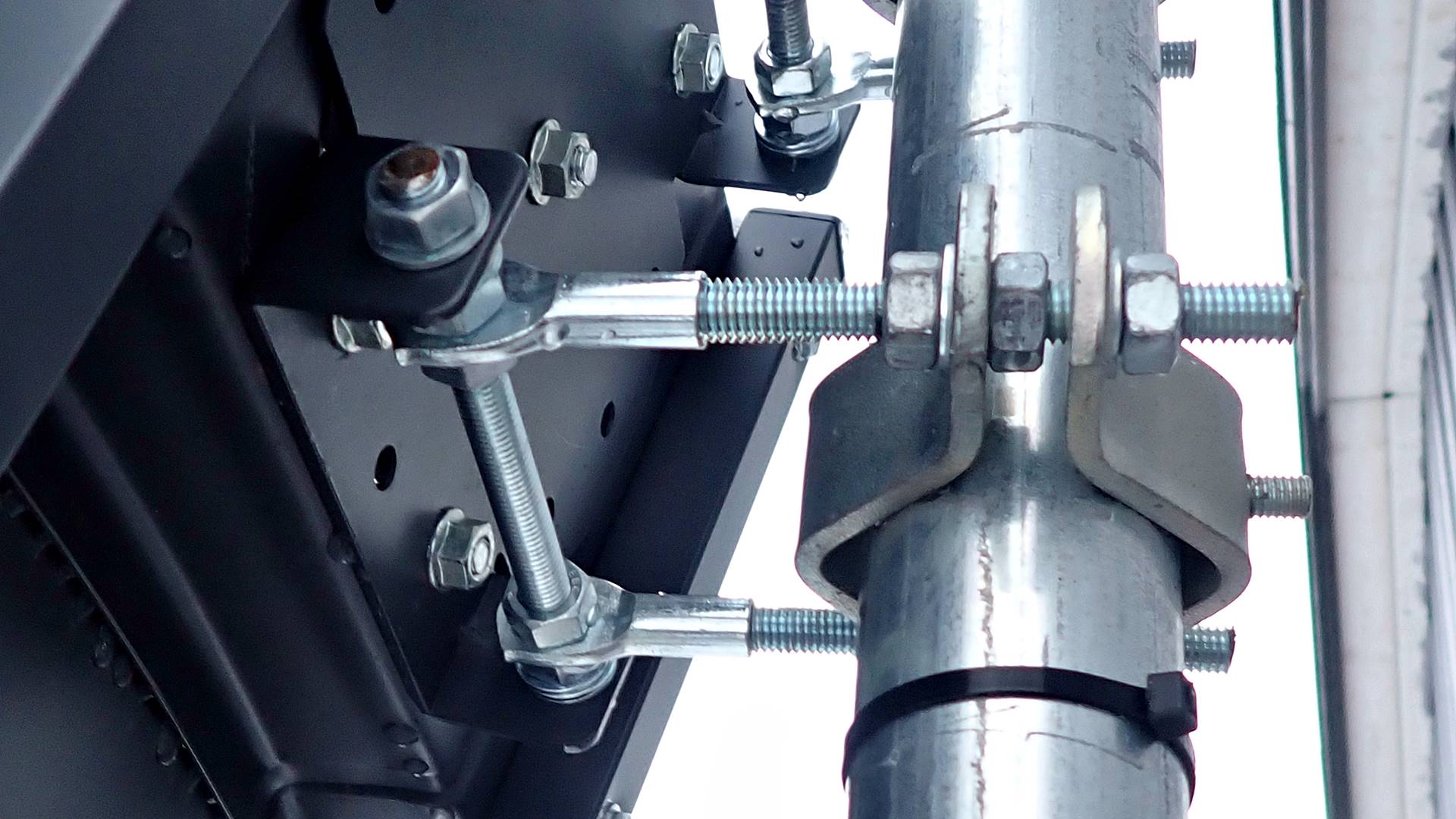

Det följer med ett fäste så att man kan hänga dit parabolen på toppen av ett rör med diametern 60 mm. Men jag ville montera den mitt på ett 50 mm rör så jag gjorde en ny konstruktion.

Jag använde korta M10 gängstänger för att kunna justera höjden.

Jag köpte Inverto Ultra mikrovågshuvuden som ska vara de bästa som finns just nu.

Lång hals för att få mikrovågshuvudet i optimal fokus är bra.

Jag valde 7 st. vanliga universal-LNB samt 1 st. Quad-LNB för att kunna få signal genom en 8-vägs DiSEqC-switch.

Dessa mikrovågshuvuden har även ett regnskydd som man enkelt kan dra ner.

Fästena till mikrovågshuvudena skulle dock kunna vara lite stabilare. Sen är det noga vilket håll man vänder bottendelen för att få mikrovågshuvudet i fokus.

Här syns det att det skiljer några mm. beroende på hur man har vänt fästet.

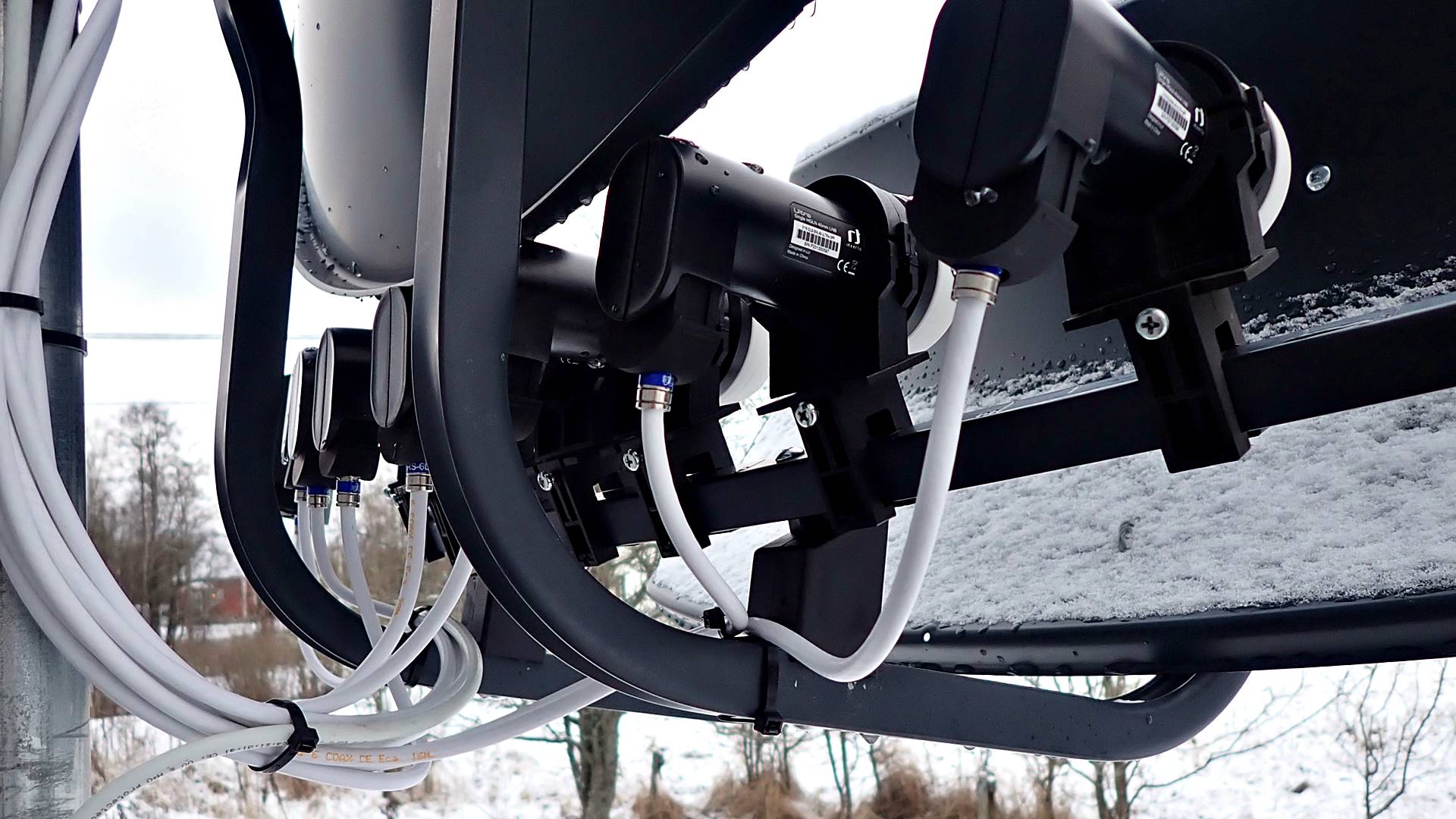

Den 20 december var det äntligen lite uppehåll i den regniga hösten så jag monterade dit 7 st. singel och 1 st. Quad mikrovågshuvud.

Sen dröjde det 16 dagar innan det blev uppehållsväder så att jag kunde göra klart.

Det är lite trångt att få dit 8 inkommande och en utgående koaxialkabel i DiSEqC-switchen.

Äntligen justerat och klart.


Vid kanalsökningen hittades 6403 kanaler.

Men det fattades kanaler från Astra 3B på 23,5° E så efter att jag hade programmerat in rätt DiSEqC-kommandon hittades ytterligare 228 kanaler.

Jag hittade musikkanalen Ocko Star 🙂

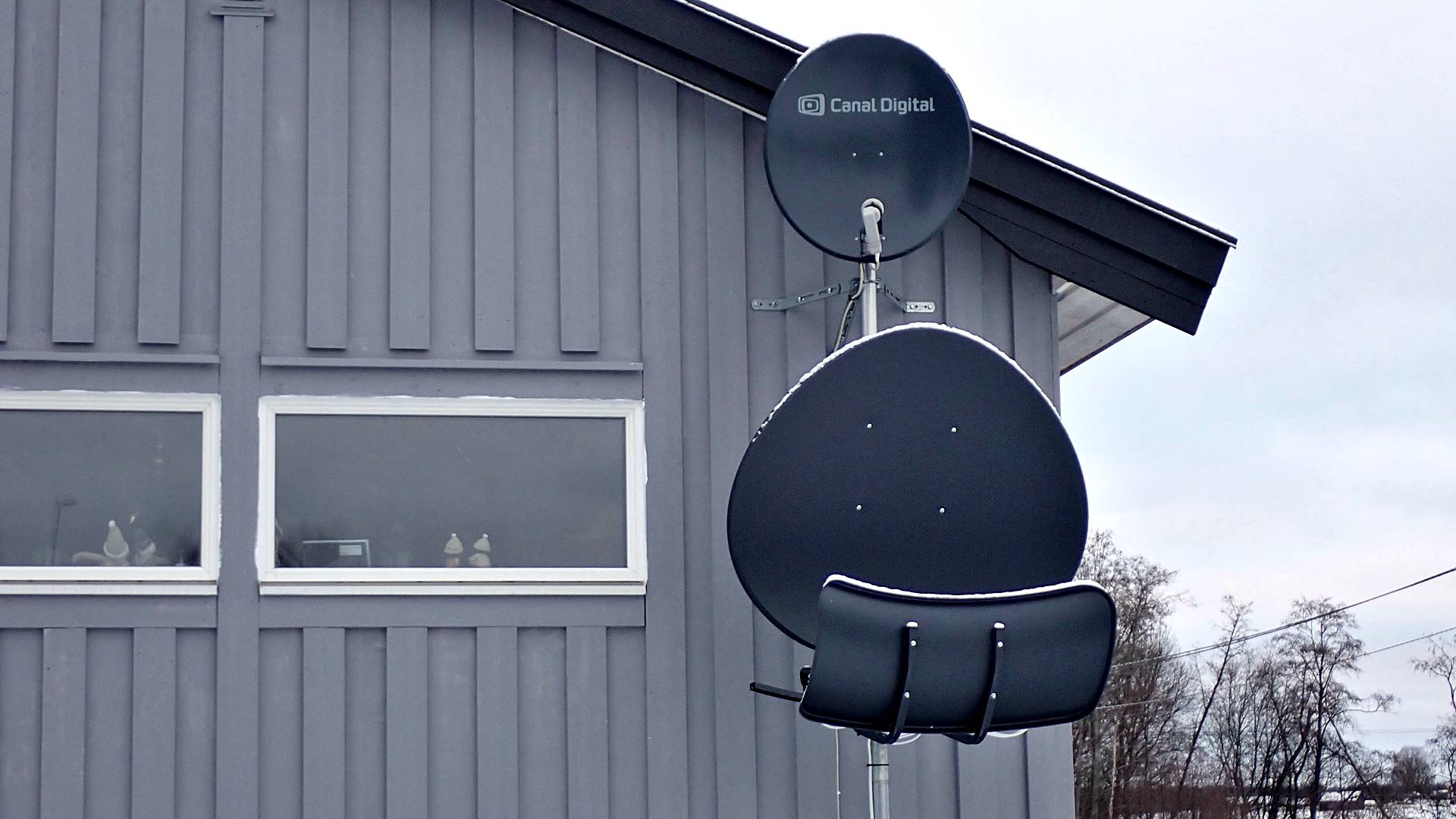

Det färdiga resultatet.

  • Överst en Canal Digital TD64 som via ett Sat-CR-24-LNB matar signal till en OnePlace-mottagare.
    Att jag även har en TD64 parabol beror på att jag vill se hur många av mina kunder har det signalmässigt vid kraftigt snöväder etc.
  • Underst en Toroidal Maximum T90 som via 8 mikrovågshuvuden ger signal till en VU+ Solo².
  • Längst ner på röret finns det plats för testmätningar av diverse paraboler och mikrovågshuvuden.

Nu undrar ni säkert vad jag ska ha tusentals TV-kanaler till?
Eftersom jag även säljer och installerar satellit-TV-anläggningar till de som vill ha t.ex. tyska, polska, italienska, franska och/eller spanska TV-kanaler så är det mycket lättare att programmera satellitmottagare när jag har allt i databasen.

Med programmet DreamboxEdit så är det lätt att skapa favoritlistor och flytta kanalerna till rätt ställen. När det är klart är det bara att skicka allt till satellitmottagaren via Wi-Fi.
