Opticum Sat-CR-24 + 3 Legacy LNB

Mikrovågshuvudet Opticum SCR 24UB 3Legacy har en Sat-CR-utgång med 24 UB (User Band eller användarband på svenska) enligt standarden EN50494 / EN50607 och 3 st. Legacy- eller på svenska universal-utgångar.

Det är ett mikrovågshuvud som är designat för installationer i system med upp till 27 satellitmottagare, eller snarare 27 kanalväljare. Om du har en OnePlace med hårddisk så har den 4 kanalväljare och använder därmed 4 användarband.

Den guldpläterade eller guldfärgade F-anslutningen är den med 24 Sat-CR användarband och de 3 andra anslutningarna levererar universalsignal.

Det har även ett neddragbart kontaktskydd.

För att veta att jag säljer och installerar bra material gjorde jag en testnätning.

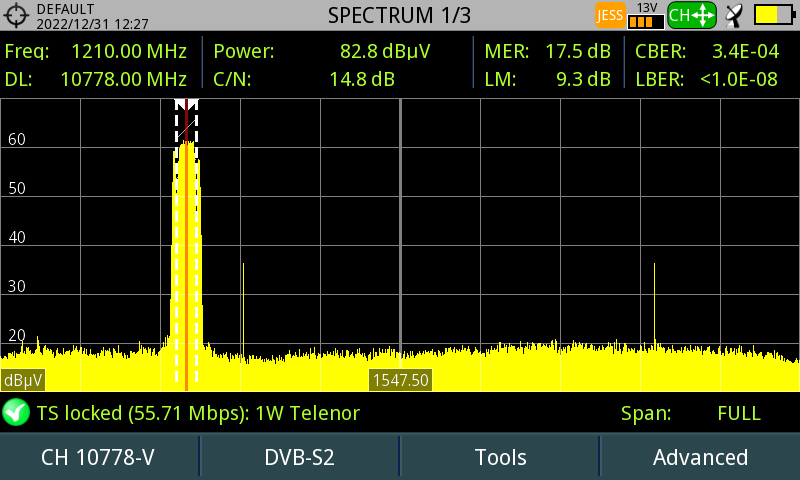

Efter justering av polarisation fick jag 17,5 dB i signalkvalitet från transpondern som sänder på 10,778 GHz vertikalt.

Sen startade jag en genommätning av signalen från 7 transpondrar.

Dataloggen visar att det blev mycket bra signalkvalitet.

Sen aktiverade jag alla 24 användarbanden.

Det första jag såg när jag hade aktiverat alla användarbanden var att de var väldigt jämna i signalstyrka. UB24 som sänds på den högsta frekvensen 2130 MHz hade en signalstyrka på 82,9 dB.

UB05 som sänds på den lägsta frekvensen 1005 MHz hade en signalstyrka på 83 dB.

UB01 på frekvensen 1210 MHz (som är den jag oftast använder vid mätningar) hade en signalstyrka på 82,5 dB.

De utgående Sat-CR frekvenserna är följande:

  • UB01 1210MHz
  • UB02 1420MHz
  • UB03 1680MHz
  • UB04 2040MHz
  • UB05 1005MHz
  • UB06 1050MHz
  • UB07 1095MHz
  • UB08 1140MHz
  • UB09 1260MHz
  • UB10 1305MHz
  • UB11 1350MHz
  • UB12 1475MHz
  • UB13 1520MHz
  • UB14 1565MHz
  • UB15 1610MHz
  • UB16 1725MHz
  • UB17 1770MHz
  • UB18 1815MHz
  • UB19 1860MHz
  • UB20 1905MHz
  • UB21 1950MHz
  • UB22 1995MHz
  • UB23 2085MHz
  • UB24 2130MHz

User Band i frekvensordning blir så här:

  • 1005MHz UB05
  • 1050MHz UB06
  • 1095MHz UB07
  • 1140MHz UB08
  • 1210MHz UB01
  • 1260MHz UB09
  • 1305MHz UB10
  • 1350MHz UB11
  • 1420MHz UB02
  • 1475MHz UB12
  • 1520MHz UB13
  • 1565MHz UB14
  • 1610MHz UB15
  • 1680MHz UB03
  • 1725MHz UB16
  • 1770MHz UB17
  • 1815MHz UB18
  • 1860MHz UB19
  • 1905MHz UB20
  • 1950MHz UB21
  • 1995MHz UB22
  • 2040MHz UB04
  • 2085MHz UB23
  • 2130MHz UB24

Sen anslöt jag instrumentet till en av de 3 utgångarna med Legacy eller så kallad universalsignal och upptäckte då att signalstyrkan var runt 90 dB.

Lite onödigt hög signalstyrka, men det kan vara bra om det är lång kabel med hög dämpning.

Detaljerad information om mikrovågshuvudet finns här.
