Born, Hofors.

En gammal centralantenn-anläggning som försörjer 16 lägenheter behövde fräschas upp. De har haft en hel del satellitkanaler en gång i tiden, men nu ska det analoga ut och det digitala in och helst då i HD kvalité.

Nostalgi delux, från 60-talet. Men som tur var är antennsystemet uppgraderat sedan dess med HF-täta koaxialkablar och 75Ω (ohm) antennuttag.

Så här såg det ut i källaren och så ser det tyvärr ut på många andra ställen. Det har under åren blivit om- och tillbyggt, så tillslut blir det ett virrvarr av kablar. Diverse glappkontakter med pixlar och störningar i TV-bilden som följd är inte direkt ovanligt.

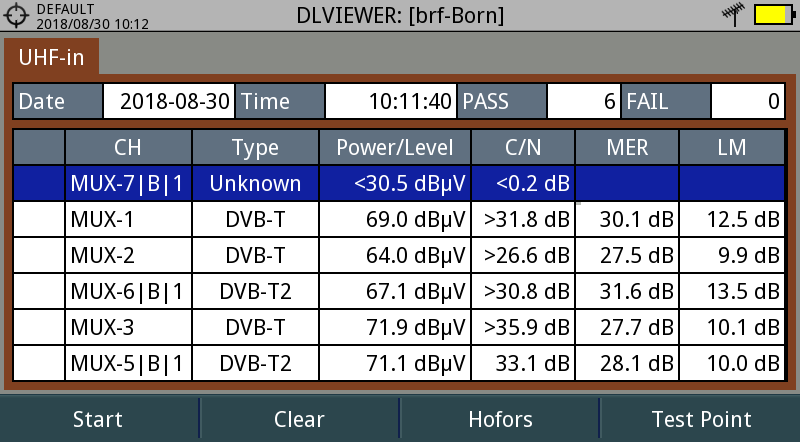

Det fanns en UHF- en VHF- och en FM-antenn på taket så jag började med att mäta den inkommande signalen från UHF-antennen. Som synes hittades inte MUX-7 som sänder på VHF-området.

Men med kabeln från VHF-antennen hittade jag bra signal till MUX-7.

Efter städning monterade jag en Johansson Profiler Revolution – 6700 som inte enbart är en förstärkare, utan även en frekvensomvandlare, så att man kan flytta Muxar till valfri frekvens. Dock oftast från högre till lägre frekvenser, vilket är helt nödvändigt i gamla centralantennanläggningar som oftast är projekterade upp till 450 eller 550 MHz.

Detta är allt som blev kvar efter storstädningen.

Jag programmerade in en special-kanalplan och som ni ser fixade jag så att alla kanaler (Muxar) är under 550 MHz.

Så här ser det ut på spektrumet.

Efter lite justering av utnivån fick jag en otroligt jämn nivå på samtliga kanaler (Muxar)

En kontrollmätning i grannhuset.

Jag gjorde även en kontrollmätning i lägenheten längst bort och den visade att det finns goda marginaler till minimumnivån 45 dBμV.

Otroligt nog så har elektroniken på bilden kostat runt 100000 kronor en gång i tiden, men nu är det bara att köra till återvinningen med ”det analoga skrotet”.

Kontakta mig om du bor i eller äger ett hus med en gammal central-antenn-anläggning så kan jag ”städa” upp där också. Inte nog med att det blir rent i den gamla TV-centralen, det blir även en ren och högkvalitativ TV-signal så att hyresgästerna slipper de irriterande pixlarna.

Det är även möjligt att teckna ett förmånligt ”kollektivavtal” hos Boxer för samtliga hyresgäster. Hör av dig om du vill veta mer om detta.


Uppdatering 20220117

En lägenhetsinnehavare som bor i ingång 31 B hade lite problem med signalen till TV’n i köket.
Enligt uppgift funkade de fria kanalerna direkt i TV’n, men det funkade inte att se kanalerna med Boxers-box.

Först en koll att antennerna såg ut som sist.


Jag gick in i lägenheten för att kolla den inkommande signalen som var godkänd.

Det satt en 2-vägs fördelare i antennuttaget och före den såg spektrumet ut så här.

Efter fördelaren var signalen som förväntat cirka 3,5-4 dB svagare.

En koll i köket visade dock att signalen var väldigt svag.

Det visade sig att signalen gick igenom en video som inte var ansluten till elnätet, så den kopplade jag bort och då kom signalen fram till köket.

Jag gjorde en datalogg för att dokumentera signalen till TV’n i köket.

En dokumentation av signalen till TV’n i vardagsrummet, alltså efter att signalen hade gått igenom kundens kabel.
