Isbrytaren, Kungsholmen, Stockholm.

Det började med att jag fick ett mejl ….

Vilken spännande sida du har – och vad mycket information det finns. 🙂

Jag sitter i styrelsen för en brf. i Stockholm. Idag har vi ComHem för TV (must carry). ComHem-avtalet har vi sagt upp till maj. Men vi som fastighetsägare behöver (tror jag) leverera must carry-kanaler till de 38 lägenheterna. Då ganska få ligger kvar och använder koaxialnätet så tänkte vi komma så billigt undan som möjligt och installera en antenn på taket som sedan kopplas till befintligt koaxial-fastighetsnät.

Parallellt så har vi ett fibernät för data. Många kör ju TV även via fibern.

Så efter lite konversation kom vi överens och bokade en tid …

På taket satt det en gammal parabol som inte användes och det fästet fick jag använda.

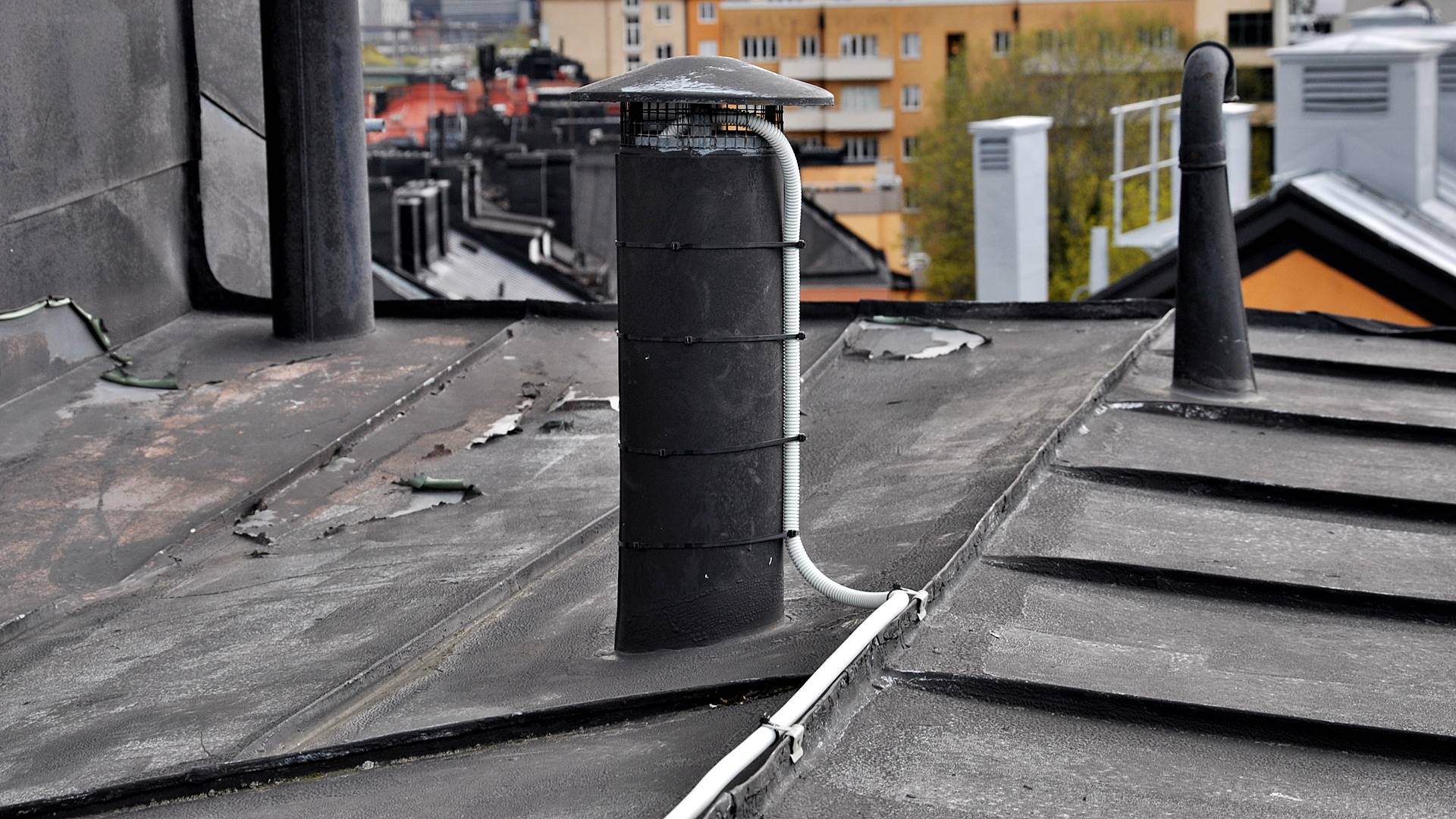

Kablarna gick ner i ett ventilationsrör till vinden. Men att ha kablarna lösa över taket på det där viset går ju inte, tänkte jag.


Det är bra utsikt från taket. Här västerut ….

Österut finns Nackamasterna långt därborta i horisonten.

Jag gjorde en testmätning med handhållen antenn och såg att det var bra signal. Sen var det bara att skruva bort parabolen och skruva dit en Televes UHF gitterantenn.

En datalogg direkt från antennen visade mycket bra signalkvalitet.

En bild på spektrumet.

Lite inzoomat ser man att det är perfekta Simpsons 🙂

Monterat, justerat och klart.

Den svarta koaxialkabeln drog jag i en VP-slang som jag satt fast med speciella klammer på plåten.

Slangen lät jag gå ner en meter i röret så att inte kabeln ska nötas mot plåtkanten.

På vinden monterade jag en Johansson Profiler Revolution 6700. En kombinerad kanalomvandlare och förstärkare.

För att få så låga frekvenser som möjligt flyttade jag ner Mux 2, 3, 5 och 6.

En ny datalogg som visar signalen ut från Johansson Profiler Revolution 6700.

Det blir perfekt med de 6 Muxarna samlade.

En till stor fördel är att det bara blir de 6 Muxarna och ingen annan oönskad signal ut i koaxialnätet. Alltså inga störande 4G och andra frekvenser som inte hör dit.

I källaren återanvände jag en av de tidigare förstärkarna för att förstärka signalen till lägenheterna på våning 1 – 4 eller 1 – 5. Exakt vilka lägenheter kollade jag inte. Den vänstra förstärkaren kan sitta kvar som reserv i fall den högra lägger av.

En datalogg av signalen ut på nätet från källaren.

Sen gjorde jag en koll i några lägenheter där jag även hjälpte till att söka in kanalerna i TV-apparaterna.
Först i ett par lägenheter på fjärde våningen.


Sedan en lägenhet på femte våningen.

Ett par lägenheter på sjätte våningen.

Här kom jag inte åt antennuttaget bakom soffan så jag mätte signalen ur kabeln som satt i TV’n.

När jag hade lastat in verktyg och antenninstrument i servicebussen kunde jag kolla in sjöutsikten några minuter.
