Barberaren, Sandviken

20201021 – Byte av förstärkare.

Klockan 07:57 ringde Roger från brf Barberaren och sa att halva huset var utan signal till de marksända TV-kanalerna.

Redan klockan 10:29 kom jag dit och började med att göra en visuell koll av antennerna.

Överst sitter en UHF-antenn som tar in signal till Mux 1, 2, 3, 5 och 6. (Mux 4 finns inte)

Under den sitter det en VHF-antenn som tar in Mux 7. Om ni undrar vilka TV-kanaler som finns i respektive Mux kan ni kolla här.

Underst sitter det en FM-antenn till radio.

På vinden konstaterade jag snabbt att det fanns ström i eluttaget, men att Wisi VX-22 förstärkaren var kall, så alltså var den död.

En snabbkoll av signalen som kom från kom från Johansson Profiler Revolution förstärkaren i TV-centralen som jag byggde om tidigare.

Bäst att göra en datalogg för att dokumentera signalen.

Jag monterade dit en Ikusi NBS-801 förstärkare.

Efter justering startade jag en datalogg.


Alla dataloggar jag gör har jag nytta av i framtiden. Som t.ex. i det här fallet visste jag att det bara är att justera in signalen till max 103 dB så blir det rätt i lägenheterna. Alltså behövde jag inte göra några kontrollmätningar.

Som jag skrev tidigare ringde Roger och gjorde felanmälan klockan 07:57 och redan klockan 11:28 hade de signal igen, så visst var det snabbt fixat. 🙂

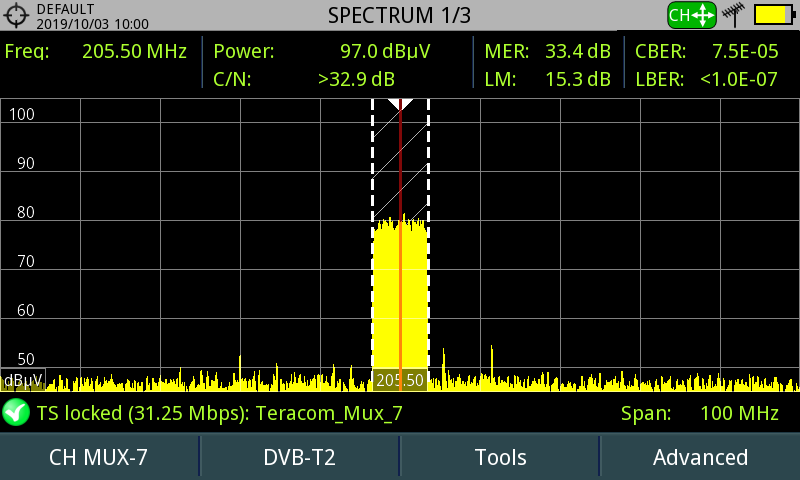

20191003 – Byte av förstärkare.

En Wisi-förstärkare gick sönder så jag monterade dit en Ikusi NBS-801 istället.

Det blev faktiskt nån dB bättre signalkvalitet än vad det var tidigare. Jag hade även nytta av att jag har lagt upp mätresultatet här på webbsidan eftersom jag lätt kunde ta fram bilden från den tidigare mätningen och se hur jag skulle justera in signalstyrkan 🙂

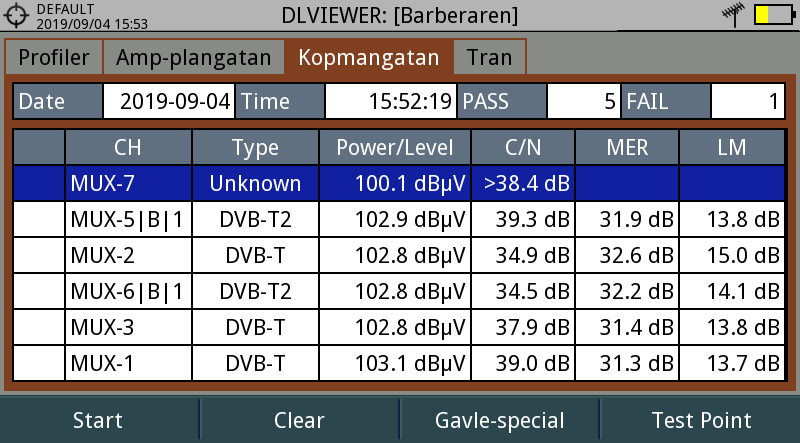

Här är mätvärdet som jag fick den 4 september, dvs. 1 månad tidigare.

Det syns på spektrumet att Johansson Profiler förstärkaren lämnar en ren signal.


20190904 – Ytterligare en städad TV-central.

En bostadsrättsförening med 39 lägenheter i Sandviken saknade kanaler från Mux 7 men när jag kom dit för att undersöka saken såg jag att det fanns en VHF-antenn på taket. (den mittersta)

På vinden fanns den gamla TV-centralen som hade blivit ombyggd massor av gånger.
Eftersom Fagor-Micro-MATV-förstärkaren inte klarar grannkanaler så föreslog jag att riva ut rubbet och ersätta det med en modern förstärkare och kanalomvandlare, en Johansson Profiler Revolution.

I morse när det var dags att göra jobbet läste jag ett mycket passande horoskop i tidningen 🙂

Så gott som allt detta ska ut, så det var bara att sätta igång och röja.


Jag hittade även gammal D2 Mac dekoder. Med en stor parabol, en bra satellitmottagare, en D2 Mac dekoder och RGB-signal via en fullkopplad scartkabel till TV’n blev det väldigt bra bild, på den analoga tiden. Men nu är den tiden passé.

Så här illa blir det på de Muxar som har en intilliggande granne eftersom Fagor-Micro-MATV-förstärkaren inte klarar grannkanaler. Kanalfiltret trycker ner grannkanalen. Men på den tiden jag och kollegor sålde såna här förstärkare sändes det inga kanaler så här tätt i Gävleborg.

När signalen trycks ner blir signalkvaliteten sämre.

Jag gjorde en ny kanalplan där jag flyttade några Muxar för att det är lättare att hålla en jämn signalstyrka om de ligger bredvid varandra. Att flytta Mux 7 som sänder på VHF-området går dock inte eftersom den är 7 MHz bred och kanalplatserna på UHF är 8 MHz breda.

Kanalplanen som jag gjorde i datorn fick jag sen tanka över till instrumentet. Men den funkar inte rakt av, för först måste man göra en ”Channel Plan Exploration” för att instrumentet ska kolla vad som sänds var.

Så här tätt och fint kan man placera Muxarna med en Johansson Profiler Revolution. 🙂

Från 28,5 till 32,4 dB är en stor förbättring av signalkvaliten.

En datalogg för att dokumentera signalen ut ur Johansson Profiler Revolution förstärkaren.

Elektronikskroten nästa för den gamla Fagor-Micro-MATV-förstärkaren.

Så här rent blev det i centralen.



Sen var det några förstärkare som behövde fintrimmas.


En koll hos en lägenhetsinnehavare som hade haft problem. Helt godkänt men jag kan höja 5 dB till tänkte jag och gick upp till vinden igen.

Jag höjde signalstyrkan 5 dB men ibland är instrumentet för snabbt så att det inte tar in alla Muxar.
Mux 7 fel? Nej icke, 33,2 dB i MER-värde. Kolla nästa bild.


Sen gjorde jag ett par stickprov och mätte signalen i lägenhet 34 och 18.


Sen var det bara att lasta firmabilen och köra till återvinningen med den analoga skrotet.

Bara de här prylarna kostade runt 100000 kronor när de var nya, men nu tippade jag dem över kanten på containern 🙂

Så nu är det ytterligare 39 lägenheter som har mycket bra signalkvalitet 🙂
