Arbeten med TV-antenner, september – december 2022

Det blev för många bilder med antennarbeten under året 2022, så jag har delat upp dem på flera sidor.
Den här sidan innehåller en del av antennjobben från september, oktober och november 2022. Söker du annat antennjobb så finns det länkar till fler sidor på indexsidan.


20221219 – När byggställningen revs följde TV-antennen med.

En firma har bytt tak på huset, men när byggställningen revs råkade de även komma åt antennen så att fästet gick av.

Den gamla Hirschmann antennen ramlade ner.

Tyvärr var det omöjligt att få dit den igen när fyrkantsprofilen var avbruten.

Eftersom det inte var möjligt att montera den gamla antennen igen var det ingen idé att titta i kopplingsdosan.

Jag klättrade upp på en stege och kollade signalen med en handhållen antenn.

Kabeln bytte jag inte eftersom ställningsfirman ska betala åtgärd av antenn och inte byte av gammal kabel.

Jag monterade ett stabilt fäste och en Logperiodisk antenn.


Det blev bra signal med perfekta Muxar.

Jag gjorde en datalogg ute vid antennen för att se hur mycket den befintliga kabeln dämpade signalen till vardagsrummet.

I vardagsrummet såg jag att signalen dämpades 17 dB på Mux6 som sänds på frekvensen 674 MHz. Alltså dämpade den cirka 15 meter långa befintliga kabeln ungefär som 125 meter ny koaxialkabel.

Men tack vare att det var så stark signal ut ur antennen räckte signalen ändå till för att vara godkänd.

Efter min åtgärd är de nöjda att kunna se TV i vardagsrummet igen.


20221209, 20221212, 20221213 och 20221214 – Installation av TV-antenn till Nordic Wellness i Sandviken.

På lördag den 17 december klockan 12:00 öppnar Nordic Wellness gym och padel på Granvidjevägen 8 i Sandviken.

Granvidjevägen är en ny väg i Tuna-området. Klicka här för att kolla på Google maps och då ser ni även att Google har markerat ett annat hörn i kvarteret, men min markering är rätt för jag har varit där.

I gymmet ska det monteras 6 st. 55″ TV-apparater, men för att få bild i dem kontaktade de mig för att installera en TV-antenn.

Jag körde dit och tog fram antenninstrument och en logperiodisk antenn för att kolla om det fanns signal. Att montera en antenn inomhus var det bara att glömma.

Jag gick ut och såg att det var bra signal, men hur montera en antenn på den tunna plåtfasaden?

Det blev ett nytt besök den 13 december och då fick jag reda på exakt var TV-apparaterna ska monteras.

Trots att det var -17°C idag den 14 december, körde jag dit igen för att montera antennen på en speciallösning som jag hade klurat ut. Men innan jag monterade något klättrade jag upp för stegen och kollade med en handhållen antenn.

Det går nämligen inte att skruva dit ett väggfäste i den tunna plåtfasaden, så jag skruvade fast fästen i betongsockeln och använde ett 2 meters rör.

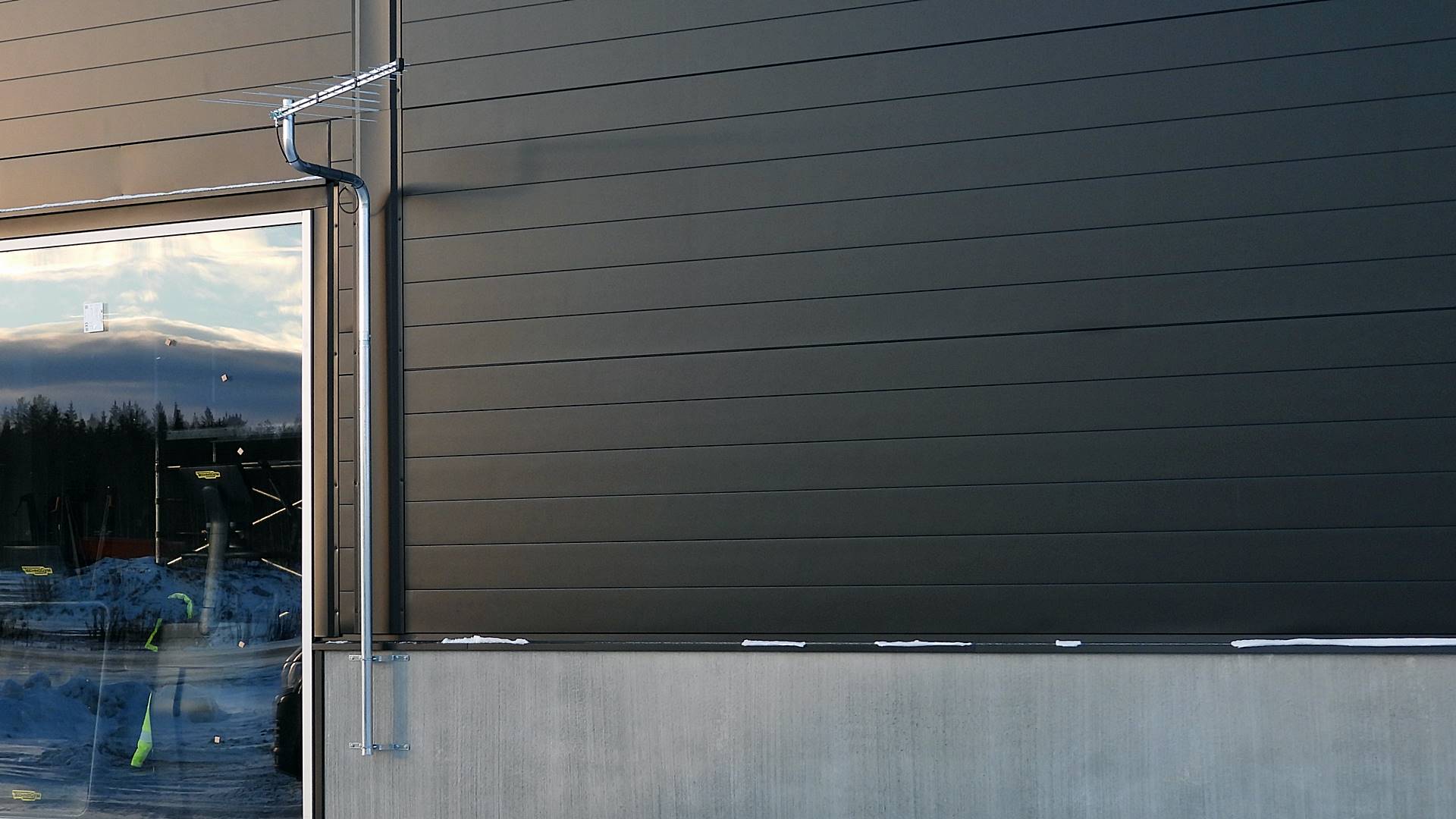

På toppen av maströret använde jag en special rörböj för att komma ut en bit från väggen.

Justerat och klart konstaterade jag att det blev mycket bra signal.

När Muxarna ser ut som Bart Simsons frisyr är det helt perfekt. 🙂

Stabilt och bra.


För att kabeln ska synas mindre samt hålla bättre använde jag en svart kabel utomhus.

Fixat och klart utomhus var det bara att gå in och fortsätta.
Först monterade jag en 2-vägs fördelare där signalen gick vidare till 2 st. 3-vägs fördelare. Därefter gjorde jag kablar med IEC-kontakter i ändarna. Då är det bara för firman som ska montera TV-apparaterna att trycka i kontakterna och starta kanalsökningen.

Men jag gjorde även en snabb koll för att se att det var signal i alla kablarna. Först en koll av TV-kabel nummer 1.

Sen kollade jag TV-kabel 2.

TV-kabel 3.

TV-kabel 4.

TV-kabel 5.

TV-kabel 6.

Jag gjorde även en datalogg av signalen från TV kabel nummer 6.

Sen rullade jag ihop kablarna i en snygg hög till den som ska montera TV-apparaterna.

Jag lastade i stegen, kabelrullen, antenninstrument och handverktyg i bilen sen gick jag in för att kolla hur själva gymmet kommer att se ut.

Padelhallen börjar bli klar.

Ovanför fönstren ska de 6 TV-apparaterna monteras.


Det blir ett fint gym.

Det finns allt från lätta till tunga hantlar.




Det blir en hel del förpackningsmaterial som måste köras bort.

Åk gärna dit och kolla in det fräscha gymmet när de öppnar på lördag den 17 december klockan 12:00. Då har de även ett öppningserbjudande till de 300 första, som får träna för bara 99 kr/mån.


20221109 – Hopplöst svag signal till marksänd TV.

Via en arbetsorder från Boxers installatörsportal besökte jag den här kunden den 24 februari 2021 och redan då konstaterade jag att det är mycket svårt att få godkänd signal i området där de bor.

Men nu hade de byggt ett nytt hus som står lite högre än det gamla, så kunden trodde att det skulle funka med en antenn.

Jag klättrade upp på taket och kollade med en handhållen logperiodisk antenn, men precis som jag befarade var det svag signal.

På dataloggen står det att bara två muxar är fel, dvs. mux 5 och mux 6 som inte hittades överhuvudtaget. Men eftersom endast mux 7 klarar kravet på minst 25 dB i MER-värde så anser jag att det är 5 muxar som inte klarar minimumkravet.

Jag monterade antennen på ett 4 meter långt rör och gjorde en ny koll när jag stod vid skorstenen. OK det blev något bättre, men för att nå upp till godkänt värde måste signalen fördubblas 2 gånger vilket blir otroligt omständligt och därför orimligt dyrt.

Så för att få en störningsfri bild rekommenderade jag TV via satellit, men då var det problem med träd som skymde. Jag har ritat en blå stjärna där jag uppskattar att satelliterna finns.

Men för att få fri satellitsikt går det att montera ett väggfäste med maströr på husets östra gavel.

Men kunden vill hellre ha parabolen på andra sidan huset så han ska fråga grannen om han får ta bort träden. Fortsättning följer …..


20221108 – Ingen bild p.g.a. glappkontakt.

Fastighetsägaren till ett mindre hyreshus, där jag hade varit tidigare, ringde och berättade att 2 hyresgäster hade blivit utan signal till TV-apparaterna så han ville att jag skulle fixa det.

När jag kom dit såg jag att det inte hade skett någon förändring på taket.


Även förstärkarna satt kvar exakt som förra gången jag var där, så därför gäller fortfarande det jag skrev sist, att snygga till antennsystemet och kabeldragningarna skulle inte skada.


Jag anslöt kabeln från antennen i antenninstrumentet och såg att det fanns signal.

För säkerhets skull gjorde jag en datalogg så att jag fick en fullständig dokumentation av signalen och som synes var allt godkänt.

Felet berodde på att det satt 2 grendosor i vägguttaget och eftersom de var för tjocka krockade de med varandra. Förstärkarna var anslutna i den nedre grenkontakten och det syns faktiskt med blotta ögat att de inte fick någon ström. Dessutom är det farligt när kontakter glappar på det här viset.

Jag flyttade om kontakterna så att de blev rätt monterade och då kom signalen ur båda förstärkarna.


På golvet låg det en antennkabel som hyresgästen kan använda om de nu skulle vilja se de fria marksända kanalerna. Jag gjorde en snabb koll och såg att signalen faktiskt var för stark.

Jag gjorde en koll av signalen till TV’n i lägenheten på nedre botten och den var OK.

Sen satt jag i kabeln i TV’n och startade den, men då kom det upp en skylt med texten “Ingen signal”
Kunden hade alltså gjort en kanalsökning när det inte fanns någon signal och då hittas naturligtvis inga kanaler. Så jag gjorde en ny sökning och efter det blev det bild på de fria SVT-kanalerna samt TV4.


20221019 – Så gott som obefintlig signal bakom den täta skogen.

Vid det här huset har jag varit tidigare när det hade andra ägare. Så redan när jag pratade med kunden i telefonen sa jag att det inte går att få in marksänd TV eftersom TV-masten i Gävle är rakt bakom huset och den täta skogen.

– Men det funkar ju ibland, sa kunden.
– Ja kanske det om signalen håller sig ovanför pixelnivån men att få in godkänd signal är totalt omöjligt, sa jag.

Men kunden ville ändå att jag skulle besöka dem för att kolla läget.

När jag kom dit tog jag fram en logperiodisk antenn och gjorde en signalkoll. Jag upptäckte att signalen genom skogen var så gott som obefintlig, men från andra hållet kom det signal från TV-masten i Gävle. Signalen studsade alltså på någonting.

Det var säkert därför som kundens Televes antenn var riktad åt fel håll.

Jag gick upp på vinden där signalen kom in. Först en koll utan spänningsinmatning till antennens inbyggda förstärkare.

Sen aktiverade jag 12 volt drivspänning i koaxialkabeln.

Nu blev det i alla fall mätbar signal.

Kunden ville bara se de fria SVT-kanalerna från Mux 1 och den okodade TV4 från Mux 2.


Jag monterade en nätdel som det ska vara för att aktivera förstärkaren i en aktiv TV-antenn, men signalen var fortfarande ganska usel.

Enligt Teracoms krav ska det vara minst 25 dB i MER-värde samt minst 6 dB i Link Margin. LinkMargin är alltså marginalen till störningar och när det redan vid mätningen är ett minusvärde förstår ni säkert att det förekom störningar.

Kunden hade köpt en ny förstärkare så jag kopplade in den också för att se vad som hände. Att koppla förstärkare i serie är dock ingen lek och för att lyckas med det måste man ha gått några väldigt avancerade kurser.

Det blev högre signalstyrka men fortfarande lika dålig signalkvalitet. C/N värdet, det så kallade Carrier-to-noise ratio, blev dock bättre.

Jag gjorde en datalogg för att dokumentera signalen genom den nya förstärkaren.

Men när jag kom ner i sovrummet såg jag att signalen hade sjunkit onormalt mycket på den korta biten.

Så jag gick upp till vinden igen där jag konstaterade att den nya förstärkaren hade gett upp, så jag kopplade in kundens gamla förstärkare.

Jag gjorde en till datalogg för att dokumentera signalen genom den gamla förstärkaren.

En ny koll i sovrummet.
Sen gjorde jag en koll i vardagsrummet.

Om man tittar så här på spektrumet kan man tro att det är bra.

Men signalen varierade kraftigt. Jag aktiverade Max-hold så det blå visar max signalstyrka och Min-hold där det gröna visar minimum signalstyrka.

Precis som jag talade om för kunden i telefonen måste det vara signal via satellit eller fiber för att TV’n ska fungera utan störningar.

Att ta emot marksänd TV vid det här huset är totalt bortkastat och det hjälper inte ens att fälla skogen eftersom träden står på en stor kulle. Möjligen om man hyvlar av kullen som Hasse & Tage tyckte.


20221013 – Ingen bra signal bakom träden.

En kund hade dålig signal så det förekom störningar på de polska TV-kanalerna från satellit samt de marksända TV kanalerna till Boxers utbud.

När jag kom dit såg jag att både antenn och parabol var väldigt skymda av några stora träd.

Jag började med att kolla de marksända kanalerna och såg direkt på spektrumet att det inte var bra.

Jag gjorde en datalogg och som synes hade ingen Mux godkänd signal. Att det inte ens finns några värden från Mux 7 beror på att TV-antennen inte tog in VHF-signal.


Signalen till Mux 6 var mycket svag.

En koll av satellitsignalen visade att instrumentet inte ens låste in på 11,075 GHz där TVP Polonia sänds.

Jag klättrade upp på taket för att se om det gick att få bättre signal genom att justera.

Men det gick inte att få bättre och dessutom pendlade signalen kraftigt utan att jag ens rörde antennen.

Signalen pendlade mellan 27 dB i MER-värde som är godkänt medan nästa bild visar 17,6 dB som är långt under godkänt eller till och med under pixelnivån.


Eftersom jag hade rört antennen gjorde jag en ny datalogg nere i vardagsrummet. Huruvida det är bättre eller sämre än tidigare går inte att säga eftersom signalen pendlar, så några sekunder senare är det helt andra värden.

När jag var på taket justerade jag polarisationen så nu gick det i alla fall att se TVP Polonia, men det var inte mycket marginal till störningarna.

Jag gick runt i trädgården med en handhållen TV-antenn och såg att det gå att få bra signal till de marksända kanalerna från garaget. Om ett plommonträd tas bort blir det även bra signal till de polska kanalerna via satellit där.

Nu ska kunden kontakta de som äger skogen och fråga om han kan ta ner de skymmande träden, men om inte det är möjligt blir det antennmontage på garageväggen istället.


20221005 – Montering av ny antenn åt Wille och Sanna.

En ny fasad monterades och TV-antennen kastades ner av misstag.

Wille blev lite trött av att han inte kunde se på TV så han bokade in mig för att fixa det.


Sanna ville bara leka så hon brydde sig inte så mycket om TV.

Det var ändå ingen större förlust för den gamla König UHF-antennen klarade inte att ta emot Mux 7 som sänds på VHF-området.

Som ni ser tog König antennen in channel 21-69 men Mux 7 sänds på channel 9.

Jag gjorde en koll med en handhållen antenn och såg att jag kunde sätta igång att montera.

Efter en hel del jobb fick jag dit en ny antenn på ett nytt väggfäste, men röret återanvände jag.


Det ser bra ut med ny antenn tyckte Wille.

Det blev bra signal från antennen.

En koll på spektrumet visar att Mux 2, 3, 1 och 5 såg bra ut.

Mux 7 var dock lite deformerad som kan bero på att signalen gick genom byggställningen, men det var ändå godkänd signal. Vilka kanaler Mux 7 innehåller kan ni se nedan. (LCN är programplats)

Jag drog ny kabel till vardagsrummet och gjorde en datalogg för att dokumentera att alla Muxar hade godkänd signalkvalitet.

Menar du att jag äntligen kan kolla på TV nu undrade Wille när jag var klar.


20220916 – Återbesök i Boxer ärende 113702

För 2 månader sen var jag till den här kunden och fixade antennanläggningen, men i dag på morgonen var det ingen bild i någon av TV-apparaterna så kunden ringde mig. Bäst att skynda på när det är ett garantiärende tänkte jag.

På väg till servicebilen träffade jag en kollega som var ute och pejlade med antennerna.

När jag kom till kunden såg jag att det var helt OK på taket.

Inne i vardagsrummet kopplade jag in antenninstrumentet och såg att det inte fanns någon TV-signal.

Men före nätdelen kom signalen om jag skickade på 12 volt drivspänning till förstärkaren som satt uppe på maströret.


En koll på spektrumet visade att Mux 2, 3, 1 och 5 såg bra ut.

Jag gjorde även en koll på max och min signal för att se om det pendlade som det gjorde sist. Visst pendlade signalen lite, men det var helt OK.

Jag kollade med multimetern, men den gamla nätdelen lämnade ingen spänning så det var bara att ta ut den och hämta en ny i bilen.

Nu blev det signal igen.

Att nätdelar går sönder är faktiskt väldigt ovanligt, men jag pratade med grossisten som kommer att leverera en ny nätdel gratis samt att ställa upp med någon slags kompensation för mitt arbetstid.


20220915 – Inkoppling av marksänd TV i gillestuga mm.

Det började med att de köpte en ny Philips 65″ TV som de ville använda till TV via satellit i vardagsrummet. Men eftersom satellitmottagaren med tillhörande kablar stod i gillestugan ville de ha hjälp med kabeldragning och inkoppling av utrustningen i vardagsrummet.

I gillestugan och köket ville de kunna se de fria kanalerna via marknätet, så det blev lite kabeldragning och omflyttning av signaler.

Först en koll vad antennen till de marksända kanalerna gav för signal till TV’n i köket.


I gillestugan kopplade jag in den befintliga antennförstärkaren så att det blev signal till de marksända kanalerna, sen gjorde jag en kontrollmätning innan jag kopplade in kabeln i TV’n och startade en kanalsökning.

Jag lämnade även en kabel med satellitsignal i gillestugan, som kan vara bra att ha om de nu vill flytta ner OnePlace-mottagaren igen.

Därefter flyttade jag OnePlace-mottagaren till vardagsrummet och drog en kabel dit, sen gjorde jag en kontroll av vad parabolen lämnade för signal.


Det blev så mycket omkopplingar hit och dit, så grannen Rut kom förbi för att kolla att jag inte missade något. Men allt blev bra så Rut godkände mitt jobb.


20220912 – Signalproblem till TV’n i köket.

En kund hade dålig signal till TV’n i köket så hon bokade service.

I vardagsrummet fanns det IP-TV via fibernätet samt signal till tyska kanaler via satellit, men de fria marksända kanalerna i köket funkade dåligt.

Som ni ser på spektrumet syntes knappt Muxarna och så ser det ut när signalen närmar sig pixelnivån.

Jag gick ut för att kolla vad det fanns för utrustning och såg att de hade en UHF gitterantenn, som inte klarar att ta in signal från Mux 7 eftersom den sänds på VHF-området. Men det gjorde inget för kunden ville bara få in de fria SVT kanalerna från Mux 1 och den okodade TV4 från Mux 2.

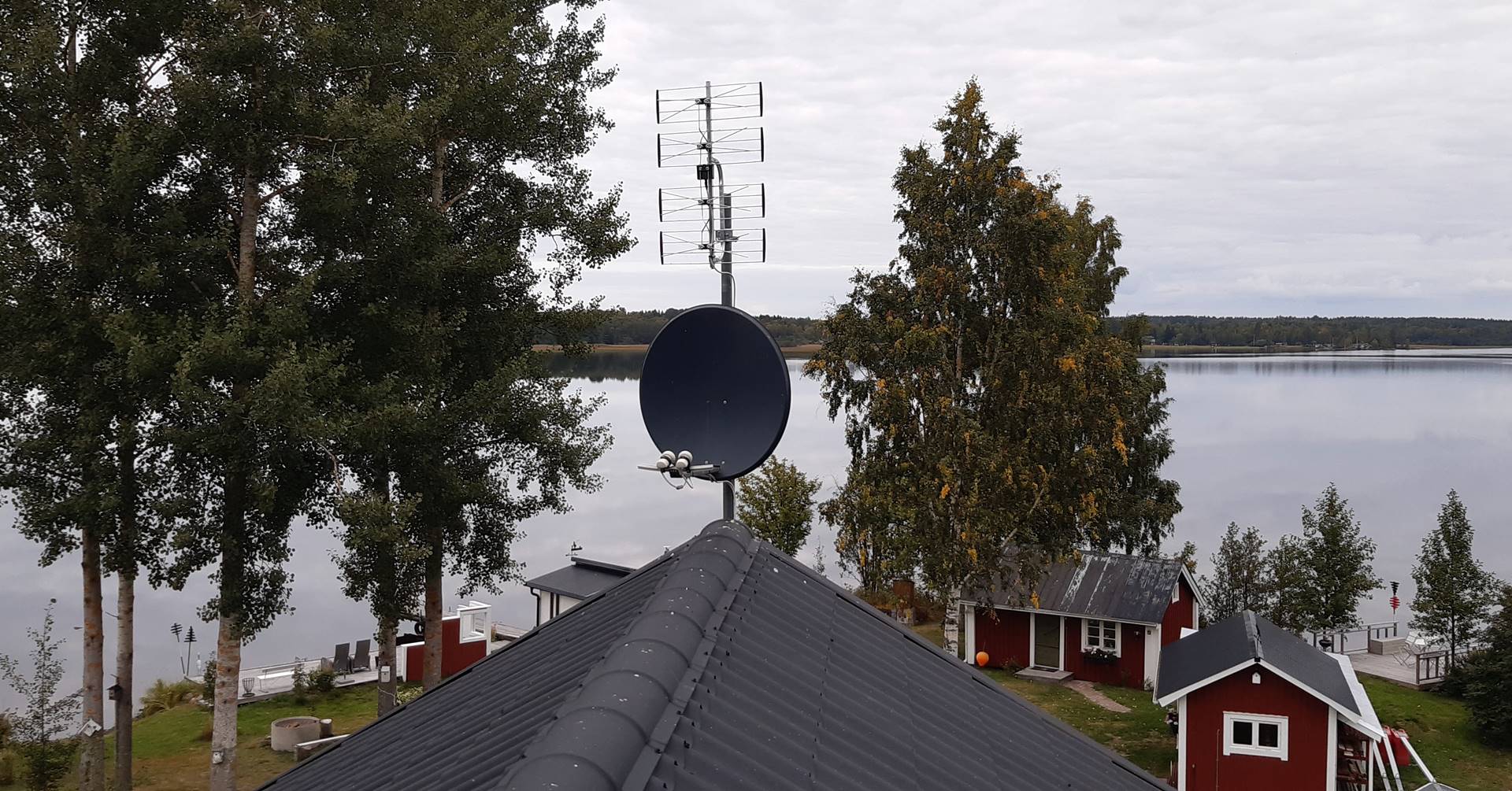

Jag klättrade upp på taket för att kontrollmäta signalen med en handhållen Logperiodisk antenn.

Det var faktiskt skaplig signal fast huset ligger lite i radioskuggan.


Jag såg att kabeln till UHF-antennen var skarvad så jag klättrade upp för att koppla in instrumentet och se om det fanns signal där.

Signalen var faktiskt ganska bra.

Jag gjorde en datalogg för att dokumentera det hela.

Signalen var dock på gränsen och skulle aldrig räcka ner till köket så jag monterade en förstärkare.

Ur förstärkaren blev det cirka 35 dB starkare signal.

Nu började det likna något.

Men jag upptäckte även att antennen tog in en dålig signal till Mux 2 på 490 MHz. Hoppas att inte TV’n tar in den frekvensen vid en automatisk kanalsökning, istället för Mux 2 från TV-masten i Gävle som sänds på 498 MHz.

Nu blev det mycket bra signal i köket.

Jag kollade även om det fanns signal i sovrummet och det gjorde det.

Så nu slipper kunden störningarna i köks TV’n.
