Arbeten med TV-antenner – 2017 och tidigare


20170906

Här var det otroligt svårt läge. Förutom att signalen var halvdålig både från masten i Hofors och masten i Gävle, var det ett högt hus med en svåråtkomlig antenn.

De största problemen hade jag med MUX1 som sänder SVT’s kanaler, men som tur är kan de se SVT’s HD kanaler via MUX6 för den har godkända värden direkt från antennen.

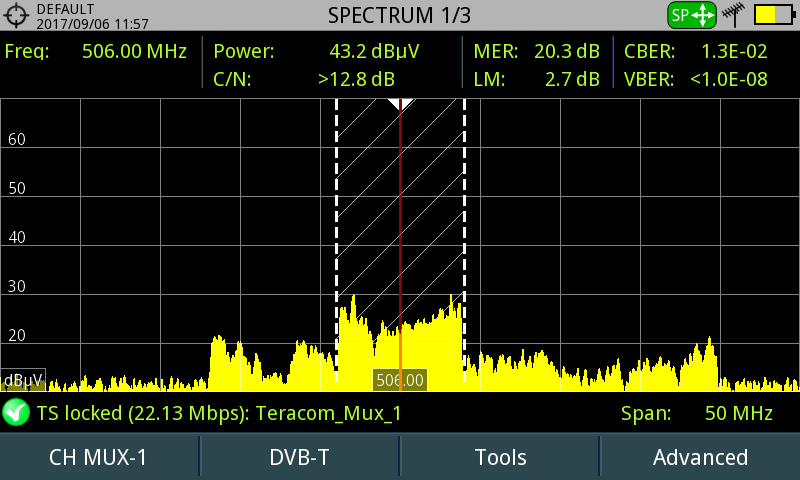

Signalen direkt från antennen in i antennförstärkaren ….

Signalen ut ur förstärkaren har lite bättre signalkvalité.

Nere vid TV’n blev det skaplig signal och tittar man bara på värdena på dataloggen  nedan så kan man tro att det är godkända signalvärden överallt. Men faran med detta är att signalkvalitén störtdyker när signalen in från antennen blir bara aningens svagare. Så därför vill jag alltid ha så stora marginaler som möjligt.


20170824

En ny antenn monterad på en kolonistuga.

Det blev otroligt bra signal.


20170821

Fåglarna trivdes på den gamla Fuba-antennen. Det var dock ett lurigt fel för både förstärkaren och kabeln till vardagsrummet var defekta.

Men nu är det återigen bra signal.


20170821

Här hittade jag en del fel. Koaxialkablar bör bytas och även antennen då kunden saknar TV-kanaler som sänder från MUX 7 som ligger på VHF området.

På UHF-kanalerna blev det dock OK signal.


20170802

Här är det mycket svåra signalförhållanden, men kunden ville bara ha de fria kanalerna som sänder via MUX 1 och 2. Så därför kunde jag montera en UHF-gitterantenn med inbyggd förstärkare, vilket var det bästa alternativet på den platsen.

Signalen pendlade ner och upp. Kolla skillnaden på de 2 spektrumbilderna.


Men det ser i alla fall ut att klara en störningsfri bild.


20170717

En sommarstuga där det är svåra förhållanden lyckades jag få bra signal med en logperiodisk antenn.


Jag monterade en ny antenn på ett mindre hyreshus som ligger lite i radioskugga.

Det var lite halvklen signal på MUX5, som dessutom pendlade upp och ner ca. 3 – 4 dB i signalstyrka.
20161201-solbergaleden-ur-antenn
Som sagt, MUX 5 var lite trött. Så fort signalen är mindre än de föreskrivna 45dB sjunker MER-värdet under kvalitetskravet 25dB.
20161201-solbergaleden-from-antenna
Så jag monterade en förstärkare direkt efter antennen. Nu blev det bra signalkvalité.
20161201-solbergaleden-with-amp
En datalogg på signalen ur förstärkaren visar godkända värden på rubbet 🙂
20161201-solbergaleden-ur-amp
Efter 34 meter koaxialkabel var det fortfarande godkända värden.
20161201-solbergaleden-lgh-8d
Signalstyrkan på MUX 6 var 48,7 dB direkt ur antennen och dämpningen genom 34 meter koaxialkabel på den frekvensen är 12,5 dB. Så utan förstärkare hade det bara blivit 36,2 dB nere i lägenheten och då är det mycket tveksamt om det hade blivit bild på TV’n överhuvudtaget.
Tur att jag har ett riktigt instrument så att jag kan mäta signalen överallt.


20161129 – Ny antenn till fikarummet i kontoret.

Nytt fäste, nytt rör och ny antenn monterat på den nya kontorsbyggnaden.

MUX 6 blev ganska usel, men det gjorde inget för de ville ändå bara ha tillgång till de fria marksända kanalerna som sänder via MUX 1 och 2.

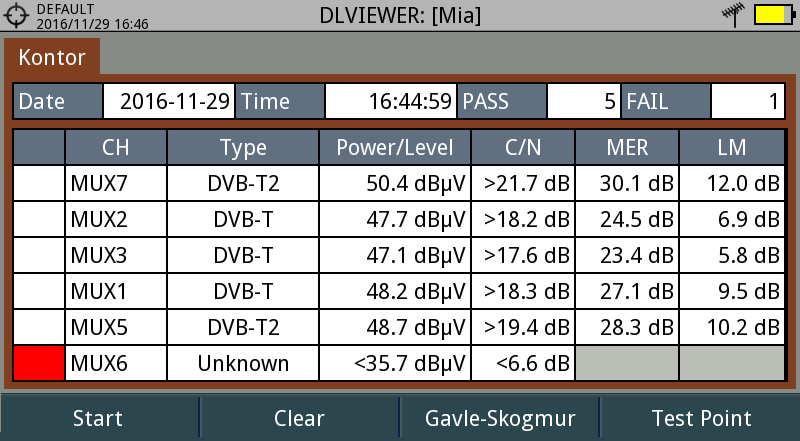

20161129-kungsfors-mia-spektrum
Svårt läge långt från TV-masten i Gävle så den högsta frekvensen blev mycket svag.
20161129-kungsfors-mia


20161017 – Bra signal med Logperiodisk antenn.

De små Logperiodiska antennerna ser inte mycket ut för världen, men skenet bedrar för de presterar otroligt bra.
147686434790645200_resized-2828069
Eller vad sägs om detta efter en 2-vägsfördelare och 20 meter koaxialkabel?
147686434599422800_resized-4732963


20160803 – Maja beställde en ny TV-antenn.

Miss Maja var trött på att jaga pixlar så hon beställde en ny TV-antenn.
147068206864835800_resized-8309294
147068206700733600_resized-9926536
Signalen blev lite gränsfall på MUX1 (SVT’s kanaler) men det är ändå inom marginalen.
147068206552744200_resized-9226349


20160530 – Logperiodisk antenn vid Stensjön

En kund ringde och berättade att han inte hade någon bild alls och att stugan ligger vid Stensjön norr om Åshammar.
– oj oj oj … vid Stensjön är det hopplöst tänkte jag, men jag körde i alla fall till kunden för att se vad jag kunde göra åt antennsignalen till TV’n. Så efter kontrollmätning monterade jag en helt vanlig Logperiodisk antenn och 12 meter ny trippelskärmad koaxialkabel med lysande resultat 🙂
Visst är det otroligt att lyckas få in marksänd TV vid Stensjön?

Som sagt, förvånansvärt bra värden för att vara vid Stensjön.

Dessutom var det sjöutsikt på jobbet 🙂


20151209 och 20151215 – Bild trots obefintlig signal.

Den här gamla UHF-gitterantennen var i ganska dåligt skick.

Dessutom var kabeln skadad på massor av ställen så inne vid TV’n var signalen inte bra.

Instrumentet klarade inte ens att låsa in på den svaga signalen på MUX1 (nät 1) som sänder SVT’s kanaler.

Men trots detta visade TV’n en störningsfri bild, nästan för det mesta och oftast. Jag tog en bild av TV’n och som ni ser – kanonbild utan PIXLAR!

Jag gjorde en testmätning med en handhållen logperiodisk antenn så det såg ut att finnas hopp.

Men för att nå högt upp och montera en ny antenn var jag tvungen att återkomma en vecka senare med en lång stege.

Efter att jag monterat dit en Logperiodisk antenn och dragit nya kablar funkar allt perfekt.

En koll av signalen inomhus strax före förstärkaren visade att en förstärkare var nödvändig.

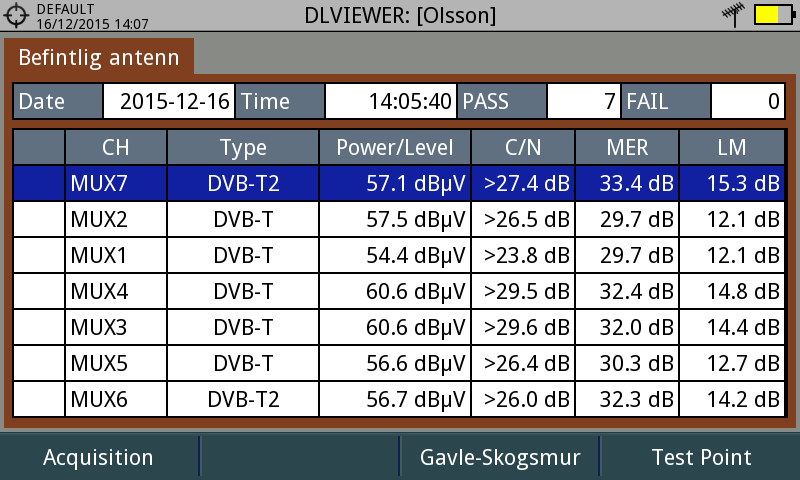

Dataloggen visar att det blev ganska bra trots att det är svårt att få godkänd signal i området.


20151124 och 20151127 – AG Performance

För att kunderna ska kunna kolla på TV medan AG Performance utför service på bilen, hade de gjort iordning ett trevligt fikarum. Men de hade bara en inomhusantenn, så det förekom ofta störningar på TV’n.

När jag kom dit för felsökning började jag med att kolla hur signalen såg ut från inomhusantennen och som ni ser var den inte bra. Den varierade dessutom så signalkvaliteten dök ofta till långt under godkänt värde, med störande blockbildningar i bilden som följd.

Men då fasaden är i korrugerad plåt var jag tvungen att tillverka ett specialfäste. Tur att jag har tillgång till en verkstad med pelarborrmaskin mm.

Med 29 småskruv fördelas vikten jämt över fasadplåten.

Sen var det bara att montera och justera en Logperiodisk antenn.

Så här ska perfekta Muxar se ut 🙂

Helt suveräna mätvärden.

Så nu kan kunderna titta på TV medan de väntar på att bilen får nya hjul, repareras, motoroptimeras eller servas 🙂


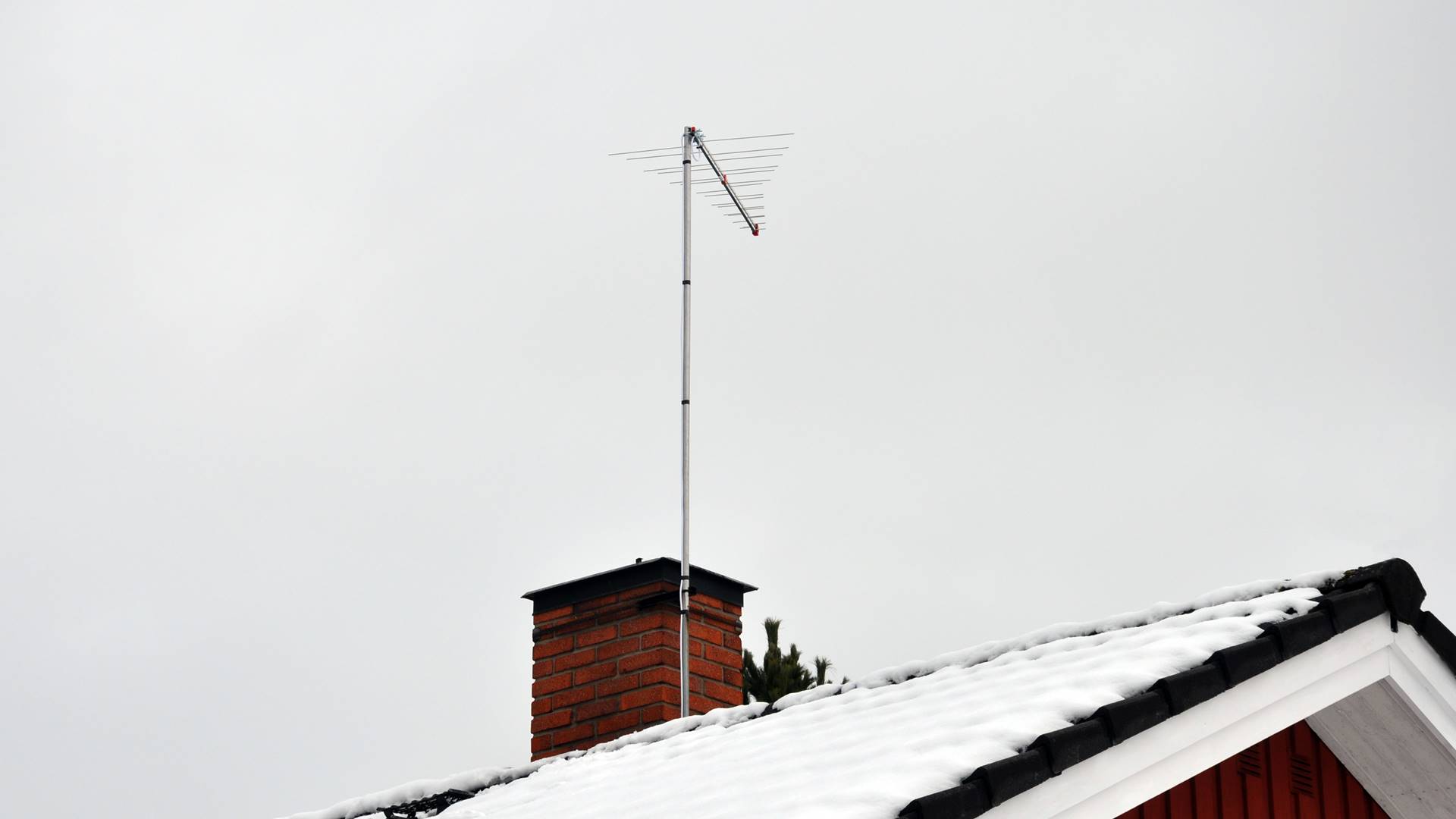

20150316 – Gammal antenn som presterar.

Jag åkte till en kund som hade signalproblem och med skepsis iakttog jag antennen.

Men efter lite justering presterade den faktiskt förvånansvärt bra.

Det som var orsaken till signalproblemen var feljusterad antenn och dåliga kablar med hög dämpning.
