Test av 7 mikrovågshuvuden.

Idag var det molnfritt och fint väder så jag passade på att göra testmätningar av 7 olika mikrovågshuvuden. Jag började med att justera in en Triax TD65 parabol och sen bytte jag bara mikrovågshuvud inför varje mätning. Sen kollade jag i vilket läge i hållaren som jag fick bästa signalkvaliteten samt justerade polarisationen.

Jag började med ett GT-S3SCR4. Det är nytt, men det har legat i servicebilen i några år.

Det här mikrovågshuvudet var verkligen inte bra. Bara 12,6 dB i MER-värde på 12,111 GHz vertikalt är inte godkänt. Minst 13 dB i MER-värde och 6 dB i Link Margin ska det vara.

Jag aktiverade alla 4 Sat-CR användarbanden för att kolla hur det såg ut på spektrumet. Som synes lite dålig filtrering mellan användarbanden.


Nästa mikrovågshuvud var ett QUAD-LNB som alltså har 4 st. universalutgångar. Modellen heter GT-QD40M.

Det presterade helt OK värden.


Nästa var ett Inverto-Ultra som jag har använt 7 stycken av i min Toroidal Maximum T90 parabol.

Det lämnade helt OK signal men jag observerade att signalstyrkan var betydligt högre än vad det brukar vara. Perfekt till den som har en väldigt lång koaxialkabel alltså.

Över 90 dBµV är ganska hög signalstyrka. Kan bli problem om det är en kort kabel in till satellitmottagaren.


Sen kollade jag Canal Digitals FR8-Q52 som har 4 Sat-CR användarband och 2 universalutgångar.

Det levererade också bra signal.

Jag aktiverade de 4 användarbanden för att se hur de såg ut i spektrumet.


Nästa på tur var Canal Digitals senaste modell FR8A924D, som har 24 st. Sat-CR användarband via 3 st. utgångar. Det mikrovågshuvudet kan du läsa mer om här.


Sen testade jag Viasats MTI-AKU0-U05-M103 som har en utgång med 24 st. Sat-CR användarband.


Helt OK, faktiskt bäst hittills.

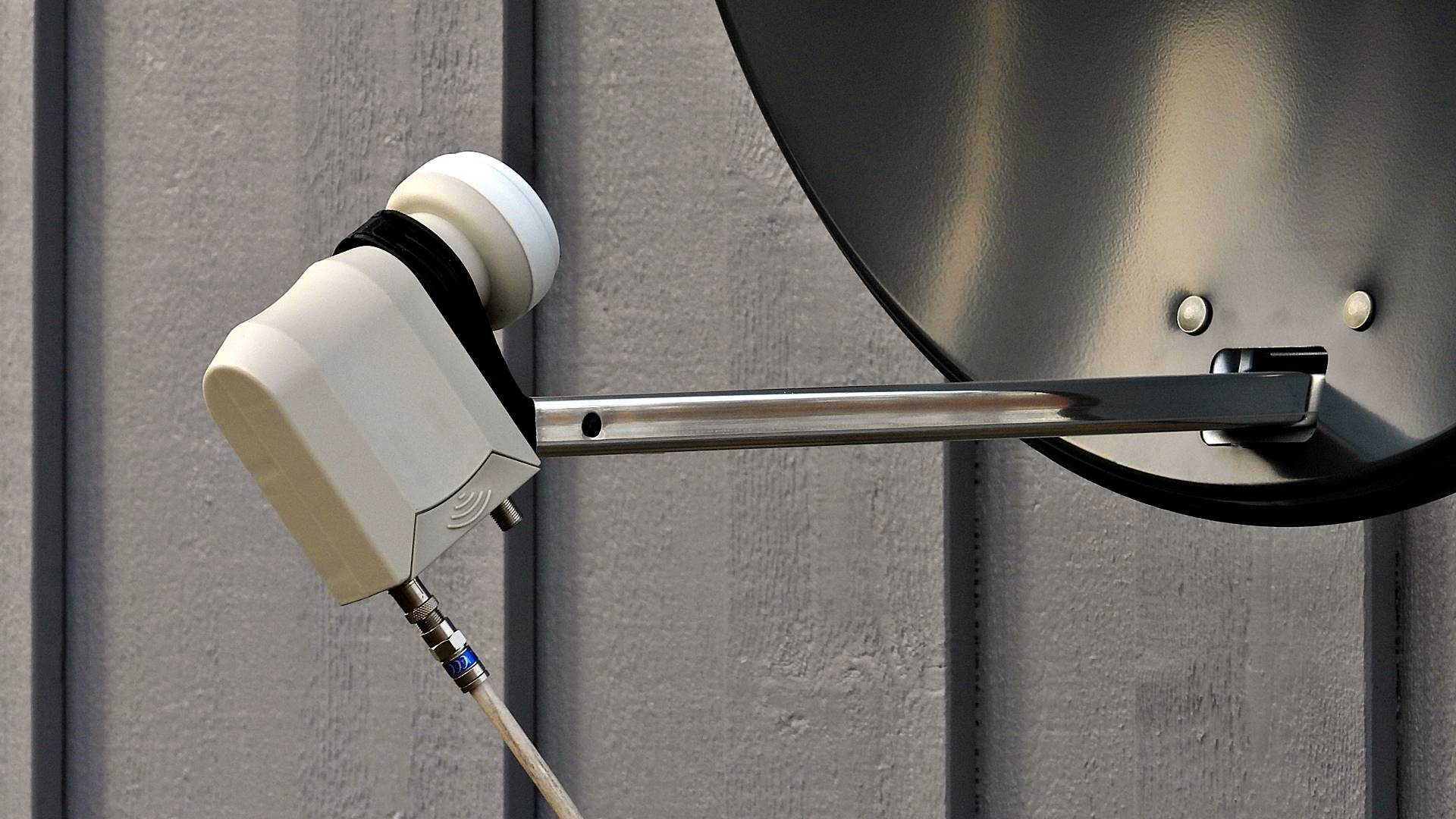

Sen testade jag ett Triax-SCR-1-Legacy som har en Sat-CR utgång med 4 användarband och en universalutgång.


Även detta var helt OK.

Även här aktiverade jag de 4 användarbanden för att se hur de såg ut i spektrumet.


Egentligen var jag klar, men jag ville kolla om det gick att få några dB till ur GT-S3SCR4 som jag började med.


Men det var verkligen inte bra. Bara 12,7 dB i MER-värde på 12,111 GHz vertikalt är inte godkänt. Minst 13 dB i MER-värde och 6 dB i Link Margin ska det vara.

Det var lätt att konstatera att GT-S3SCR4 var sämst, men vilket som är bäst är svårt för alla andra 6 mikrovågshuvuden presterade bra. Dagen toppnotering var i alla fall MTI-AKU0-U05-M103 som Viasat använder. Det presterade hela 17,7 dB i MER-värde på 10,778 GHz vertikalt.
