Arbeten med TV-antenner, maj – augusti 2022

Det blev för många bilder med antennarbeten under året 2022, så jag har delat upp dem på flera sidor.
Den här sidan innehåller en del av antennjobben från maj, juni, juli och augusti 2022. Söker du annat antennjobb så finns det länkar till fler sidor på indexsidan.




20220824 – Signalkoll för marksänd TV.

En kund ville att jag skulle kolla om det gick att få in de fria marksända TV-kanalerna. Jag vet att det är ett svårt ställe att få godkänd signal men jag körde dit för att göra en koll.
(Tyvärr tog jag ingen bild så jag tog en skärmdump från Google street view.)

Jag klättrade upp på taket och gjorde en koll med en handhållen Logperiodisk antenn.

Mux 2, 3, 1 och 5 var ganska bra så att se de fria SVT-kanalerna och den okodade TV4 skulle gå bra.

Men det fanns även möjlighet att få in TV via Telias mobila telefonnät, så kunden valde det alternativet.


20220714 – Signalproblem i sommarstugan.

En kund ringde och ville att jag skulle fixa antennsignalen som hade fungerat förut. När hon talade om adressen sa jag att det är mycket svårt att få signal till de marksända kanalerna på den platsen, men jag bokade i alla fall in ett besök.

När jag kom till huset såg jag att de hade en ganska ny och fräsch Televes antenn med inbyggd förstärkare.


I vardagsrummet kopplade jag in instrumentet till den inkommande kabeln och aktiverade 24 volt så att förstärkaren startade. På spektrumet nedan ser ni Mux 3 och Mux 1 som var de bästa. Vilka kanaler de innehåller kan ni se här.

En datalogg visar att inte en enda Mux hade godkänd signal, för det ska vara minst 45 dBµV i signalstyrka, minst 25 dB i MER-värde samt minst 6 dB i Link Margin.

Mux 2 som innehåller TV3, TV4 och Kanal 5 var ganska dålig.

Jag kontrollerade nätdelen med multimetern och konstaterade att den inte lämnade någon ström till förstärkaren, så det var bara att hämta en ny sådan i servicebilen.

Jag klättrade upp på taket för att kolla signalen med en handhållen Logperiodisk antenn. Jag såg att det var stark 4G-signal i alla fall.

Jag riktade den Logperiodiska antennen mot TV-masten vid Skogmur i Gävle, men det var så gott som obefintlig signal.

Den befintliga antennen levererade dock lite signal eftersom den har en inbyggd förstärkare.

Jag monterade dit en ny nätdel i vardagsrummet, sen kollade jag vad det var för signal vid TV’n.

Men faktiskt så klarade TV’n av att visa bild på TV4 trots att signalen till och med var under mätbart värde.

Att ta in TV via parabol går inte heller eftersom skogen skymmer satelliterna.

Eftersom det var stark 4G-signal gjorde jag en koll med Bredbandskollen och såg att det det var skaplig hastighet på mobilnätet. 25-50 Mbit/s betyder att ett alternativ är att ta in TV via Telias mobilnät, men det skulle bli orimligt dyrt. Först krävs det en router med ett SIM-kort och sedan en TV-box med abonnemang. Jag föreslog då att byta till Halebop (eftersom man kan spara oanvänd surf) och se på TV via mobilen med en Chrome-cast i TV’n.

Men trots allt blev det bild i TV’n så hon avvaktar och kollar om det funkar utan allt för mycket störningar.

Signalen från Mux 6 var dock så obefintlig att TV’n inte ens hittade Kanal 9, Animal Planet och Eurosport vid kanalsökningen.


20220524 – Montering av ny antenn till de fria marksända kanalerna.

Kunden ville se de fria marksända kanalerna utan störningar i sovrummet och i köket, så han bokade service.

När jag kom dit såg jag att det satt 2 st. kombiantenner i tvivelaktigt skick på taket.

Jag gick in och gjorde en kontroll av signalen i sovrummet som var så svag att instrumentet inte ens låste in på signalen. Otroligt nog så var det ändå bild i TV’n, men visst förekom det störningar.

Jag gick ut igen och såg att det bara var den översta antennen som var inkopplad.

En koll före fördelaren på vinden visade något bättre, men fortfarande usel signal.

Jag hämtade en logperiodisk antenn i bilen, klättrade upp på taket och gjorde en snabb koll. Då såg jag att det fanns hopp att få in bra signal till mux 1 och mux 2 i det ganska svåra området.

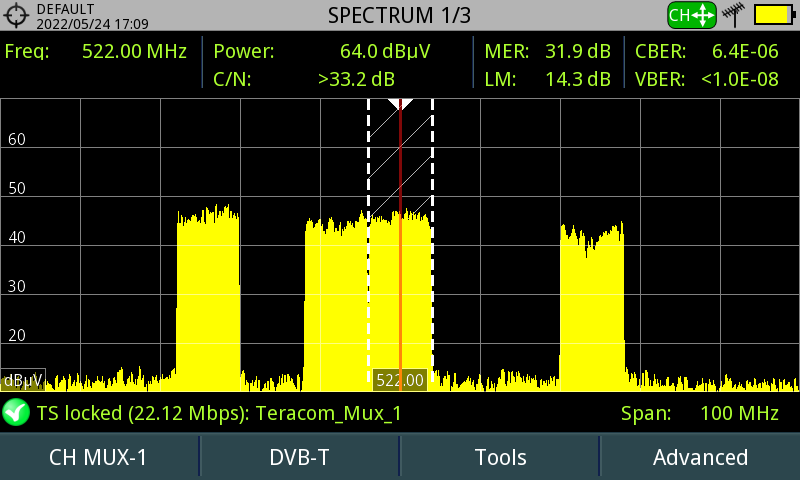

Jag skruvade fast en Logperiodisk antenn på ett nytt maströr och efter justering blev det helt OK.


Dataloggen visade dock att det inte fanns tillräcklig signal till mux 6. Men där sänds bara betalkanaler som kunden ändå inte ville ha. Om du undrar i vilken mux kanalerna finns kan du kolla här.

Jag kopplade in den befintliga fördelaren och gick ner i sovrummet för att göra en kontroll.

I köket var det något svagare signal, så egentligen ska signalen förstärkas före fördelaren, men om en förstärkare ska monteras på vinden krävs det ett eluttag. TV’n visade dock 100% signalkvalitet så det kommer säkert att fungera.


20220524 – Byte av en avsliten koaxialkabel.

När kunden kom ut till sommarstugan fick de ingen bild på TV’n så de körde till Elgiganten i Valbo för att köpa en ny TV. Men i varuhuset trodde inte säljaren Mikael Pettersson att det var fel på TV’n så han hänvisade till mig.

Jag talade med kunden i telefonen samt bokade en tid för felsökning och åtgärd. När jag kom dit såg jag att det satt en Televes UHF-antenn på taket.

Jag gick in i vardagsrummet och såg att det inte fanns någon signal alls.

När jag kom upp på taket såg jag direkt att kabeln var avsliten. När kabeln ligger löst på taket fastnar den i snön och sedan när snön glider går kabeln av. Därför får man aldrig lägga lösa kablar på tak!

Jag kollade om den befintliga antennen gav någon signal och det gjorde den.

Jag drog ny kabel ända från antennen till vardagsrummet.


Kunden sa att det hade varit en firma där som hade monterat antenn och skorstensfäste. Lite oseriöst monterat tycker jag, men skorstenen ska muras om så efter det kanske jag åker tillbaka och monterar det ordentligt.

Jag borrade ett nytt hål för kabeln inifrån vardagsrummet och som synes blev det perfekt.

En ny koll i vardagsrummet där det blev riktigt bra signal.

Dataloggen visar att allt blev perfekt utom att mux 7 saknas, men så blir det när inte antennen klarar VHF-området. Men kunden vill ändå bara se de fria kanalerna från mux 1 och mux 2.

Kunden blev otroligt nöjd över mitt arbete, men framförallt nöjd över att Mikael Pettersson på Elgiganten i Valbo inte bara sålde en ny TV när det inte var fel på TV’n de hade. Men när någon TV ger upp i framtiden vet de att det är Elgiganten i Valbo som gäller, för där får de ärliga svar. 🙂


20220524 – Montering av en TV-antenn i ett mycket svårt område.

Kunden gjorde en felanmälan för att att antennen hade ramlat ner. När jag kom dit började jag med att undersöka antennen och såg att reflektorn hade gått av, men den har i och för sig inte så stor betydelse när det är digitala sändningar.


Kabeln hade slitits ur F-kontakten.

Jag kopplade in instrumentet men konstaterade snart att antennen var heldöd.


I kopplingsdosan syntes det dock inget fel.

Det är mycket svårt att få någon signal överhuvudtaget i området där fritidshuset är så jag tog en Logperiodisk antenn och gick runt för att hitta eventuell signal.

Det visade sig att jag endast fick bra signal vid ett vedskjul.

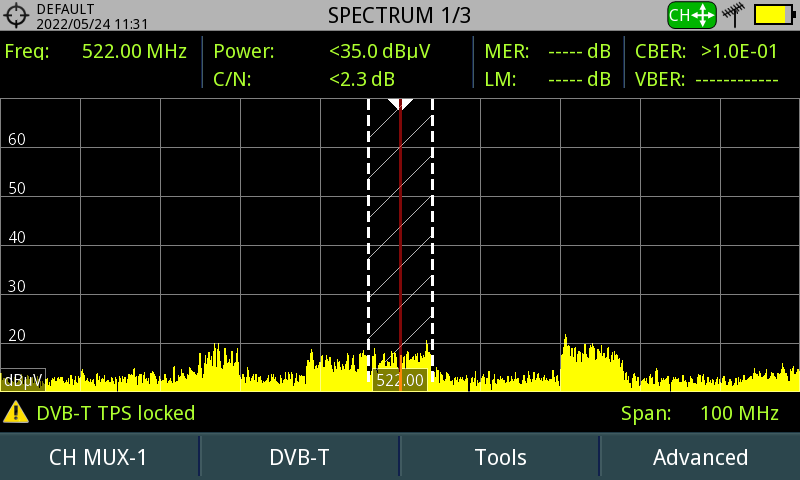

Men vedskjulet var inte mycket att skruva fast en antenn på så jag kollade vid huset, men där var det bara att ge upp.

Jag pratade med kunden i telefonen och berättade vad jag hade kommit fram till. Hon berättade att de ska bygga en riktig vedbod så om jag fick dit en antenn lite provisoriskt skulle det duga så länge.

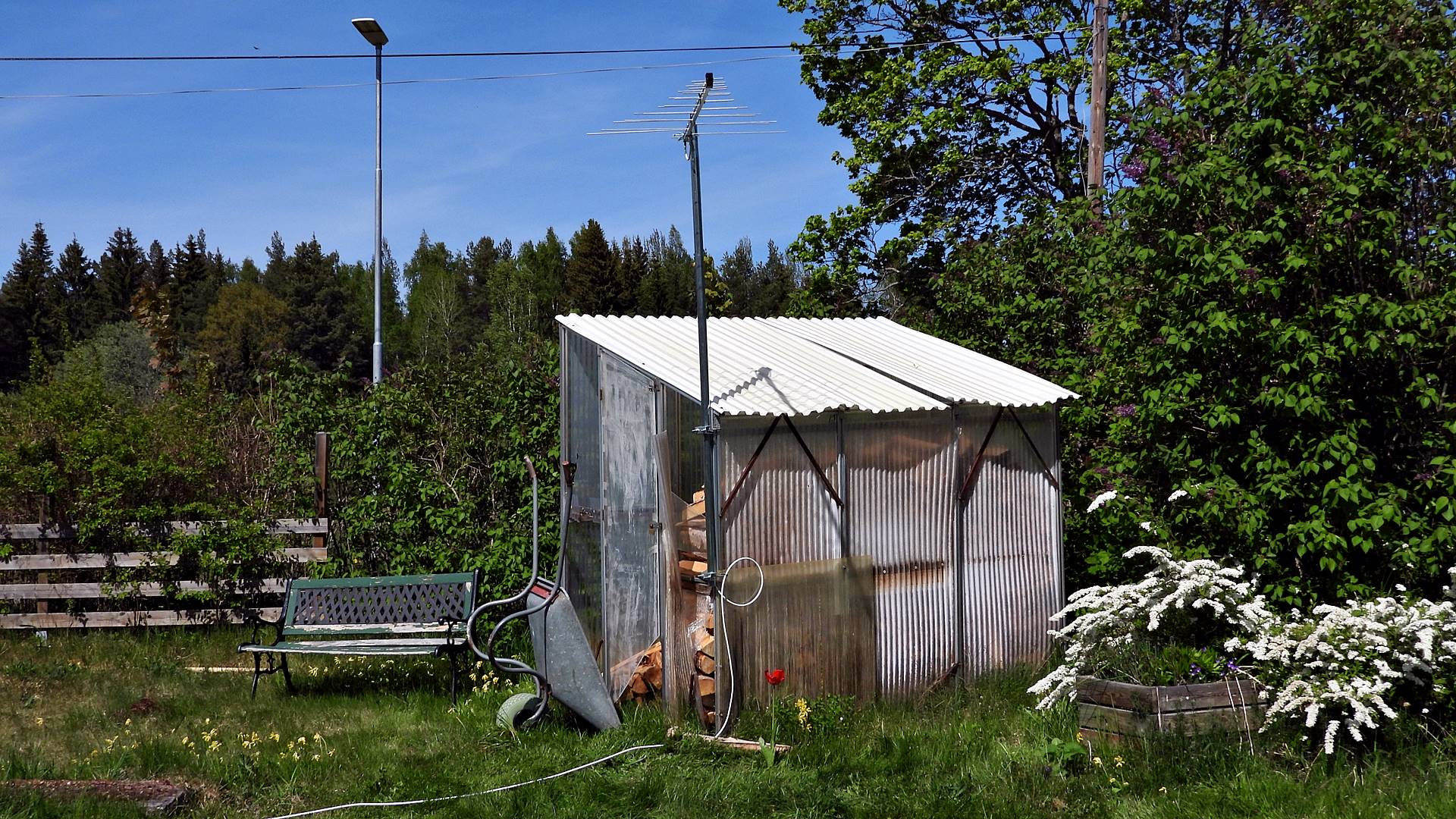

Jag rotade lite i servicebilen och hittade några klammer som jag kunde använda för att få dit maströret.

Kabeln ska kunden gräva ner, så därför lämnade jag lite extra.


Ännu en gång presterar en Logperiodisk antenn tillräcklig signal.


Efter 28 meter koaxialkabel blev det aningens under godkänt värde så om det ska vara perfekt behövs det även en förstärkare ute vid antennen.

Men TV’n visade ändå 100% signalkvalitet så de kommer säkert att slippa störningar.


20220523 – Montering av ny TV-antenn åt Sigge.

Sigge var riktigt trött på störningarna så han bokade service.

Sigge berättade att husse saknade Kanal 9 men att han helst ville se polarna på Animal Planet.

Först en visuell koll där jag såg en gammal Hirschmann antenn och en 80 cm nordenparabol som inte användes längre.

Den gamla Hirschmann antennen tar inte in så höga frekvenser, så det var en anledning till att det inte gick att få in kanalerna från Mux 6 som sänds på 674 MHz.

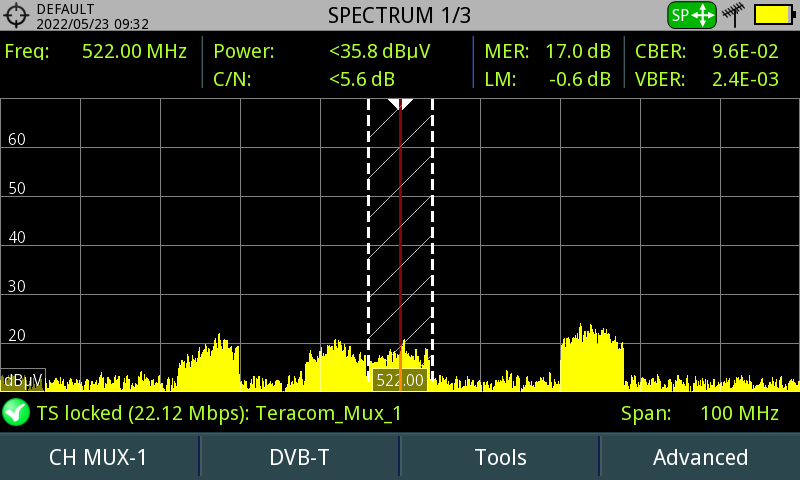

I sovrummet på övervåningen satt det en fördelare, så jag tog bort kabeln för att se vad det var för signal före fördelaren. Som synes mycket svag även på Mux 1.

Signalen var så svag att det är otroligt att de har kunnat se någon kanal överhuvudtaget.

Jag klättrade upp på taket och gjorde en test med en handhållen Logperiodisk antenn.

Det var bra mottagning så det var bara att skruva fast en ny antenn på ett nytt maströr.

Helt perfekta Muxar.

En dokumentation av signalen från antennen för att se hur mycket den dämpas ner till sovrummet.


Jag satt fast kabeln med en special klamma på takplåten.

Snyggt jobbat, tyckte Sigge.

I sovrummet kollade jag den inkommande signalen och såg att det inte skulle funka att fördela till flera TV utan en förstärkare.

Redan genom den befintliga fördelaren sjönk signalen under godkänt värde.

Så jag monterade en förstärkare.

Efter lite justering av förstärkaren gjorde jag en koll av signalen i sovrummet.

Nu blev det ordentlig signal från Mux 6 i vardagsrummet.

Jag gjorde en datalogg för att dokumentera vilken signal det blev till LG TV’n.

Jag räknade ut att dämpningen på Mux 1 genom den befintliga fördelaren och koaxialkabeln ner till vardagsrummet var cirka 11 dB, så då är det otroligt att de har kunnat se på TV överhuvudtaget.

Men nu är det fixat och Sigge är nöjd.


20220512 – Flytt av TV-antenn samt montering av förstärkare och 3 st. antennuttag.

Jag fick i uppdrag att fixa antennanläggningen eftersom den yngre sonen ska flytta in i huvudbyggnaden och det lite äldre paret flytta in i en sidobyggnad.

Men det ska byggas ut så den logperiodiska antennen som jag skruvade dit för cirka 10 år sedan måste flyttas. Jag kollade antennen som var helt OK, så den återanvände jag.

En snabb koll visade att signalen var helt perfekt.

Jag gjorde en datalogg och upptäckte att signalstyrkan på Mux 6 var nära den nedre gränsen på 45 dBµV.

Signalstyrkan skulle inte räcka till 3 st. antennuttag, så jag monterade en förstärkare.


Nu blev det riktigt stark signal.

Jag kollade vid vilken signalnivå det blev bäst C/N.

Mux 6 blev riktigt stark.

Men ett problem var att det blev lite för bra, så att antennen även tog in signal från TV-masten i Valö, Östhammar där Mux 6 sänds på Ch 43 eller 650 MHz.

En datalogg med frekvenserna från masten i Östhammar. Mux 3 och 5 hade faktiskt godkänd signalkvalité. Om det är kris går det faktiskt även att se TV-kanalerna från mux 1, 6 och 2.

Men mux 7 gick dock inte in från Östhammar.

Jag monterade 3 st. antennuttag i serie och kollade signalen i det första.

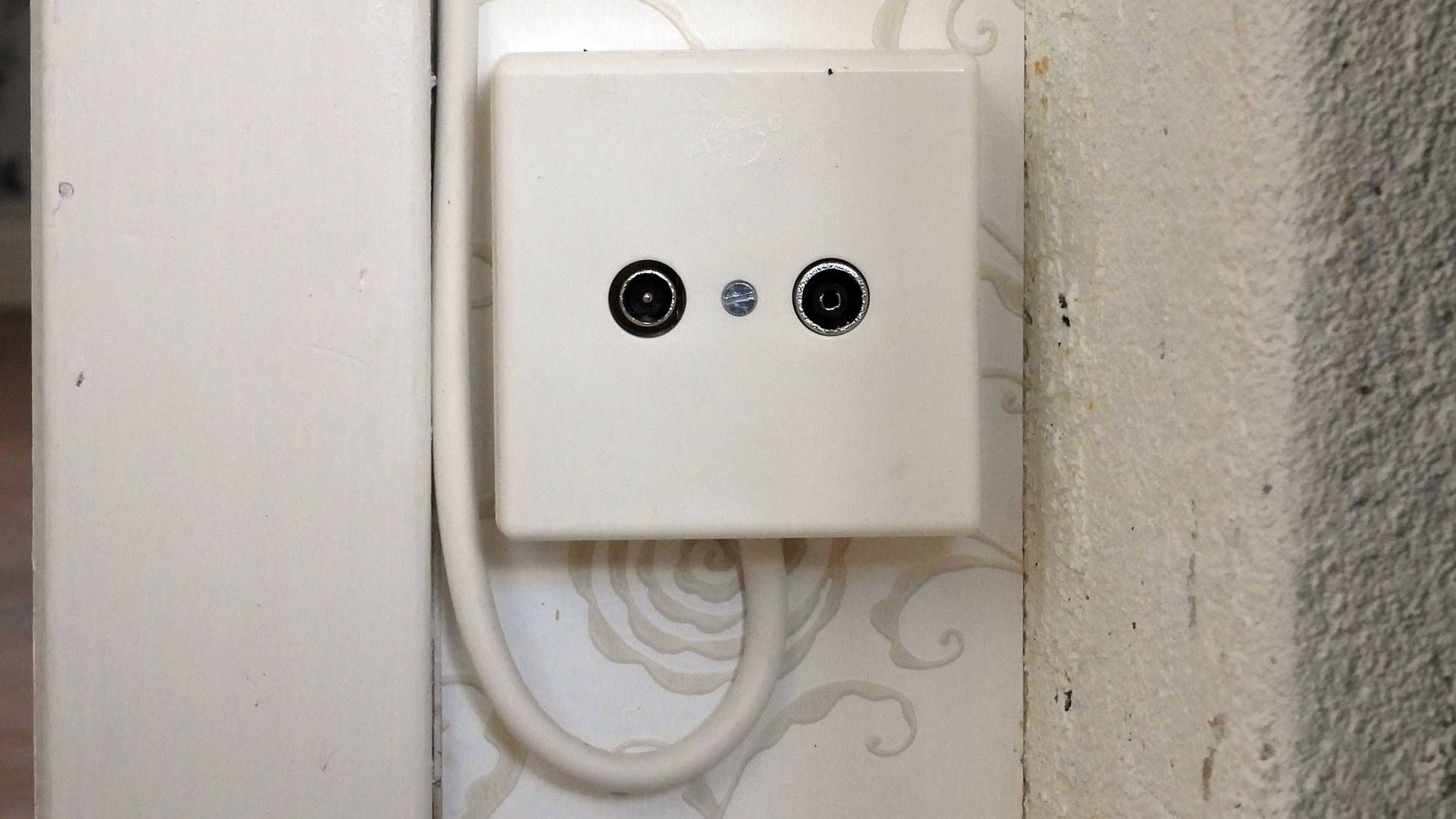

En koll av signalen i uttag nummer 2.


Från antennen till uttag nummer 3 som monterade jag i köket gick det åt 30 meter trippelskärmad koaxialkabel.


En sista koll på spektrumet från uttaget i köket.
