Arbeten med TV-antenner, januari – april 2022

Det blev för många bilder med antennarbeten under året 2022, så jag har delat upp dem på flera sidor.
Den här sidan innehåller en del av antennjobben från januari, februari, mars och april 2022. Söker du annat antennjobb så finns det länkar till fler sidor på indexsidan.


20220411 – Antennjobb vid ett mycket svårt ställe.

En kund hörde av sig när hon hade tröttnat på störningarna.

När jag kom dit såg jag att det satt en stor Televes antenn på ett lutande maströr.

Fästet till röret var bara för mycket och dessutom var det omöjligt att komma åt utan att såga ner ett päronträd.

I vardagsrummet gjorde jag en koll och såg att signalen till Boxer-boxen var i stort sett obefintlig. Antenninstrumentet hittade inte ens Mux 1.

I och för sig låste instrumentet in på Mux 5, men det presenterade inte någon signalkvalitet.

För att se om det fanns signal överhuvudtaget ställde jag mig på farstukvisten och gjorde en koll med en handhållen logperiodisk antenn. Jag konstaterade att det fanns hopp så jag klättrade upp på taket.

Med en handhållen antenn uppe vid skorstenen såg jag att det var skapligt så jag satte igång att montera ett skorstensfäste.

Jag var tvungen att montera antennen högst upp på 4 meter maströr.


Efter att jag hade gjort en datalogg såg jag att signalen till Mux 6 var aningens under godkänt värde, men det går att lösa med en förstärkare.

När jag äntligen hade dragit en ny kabel till vardagsrummet visade jag kunden vilka kanaler som finns i den svagaste Mux 6. Men Boxer-boxen visade i alla fall 100% signalkvalitet menyerna.

En koll av hur spektrumet såg ut på Mux 1 med den nya antennen.

Sen en koll av hur spektrumet såg ut på Mux 1 med den gamla antennen.

Sen gjorde jag en datalogg för att dokumentera signalen.

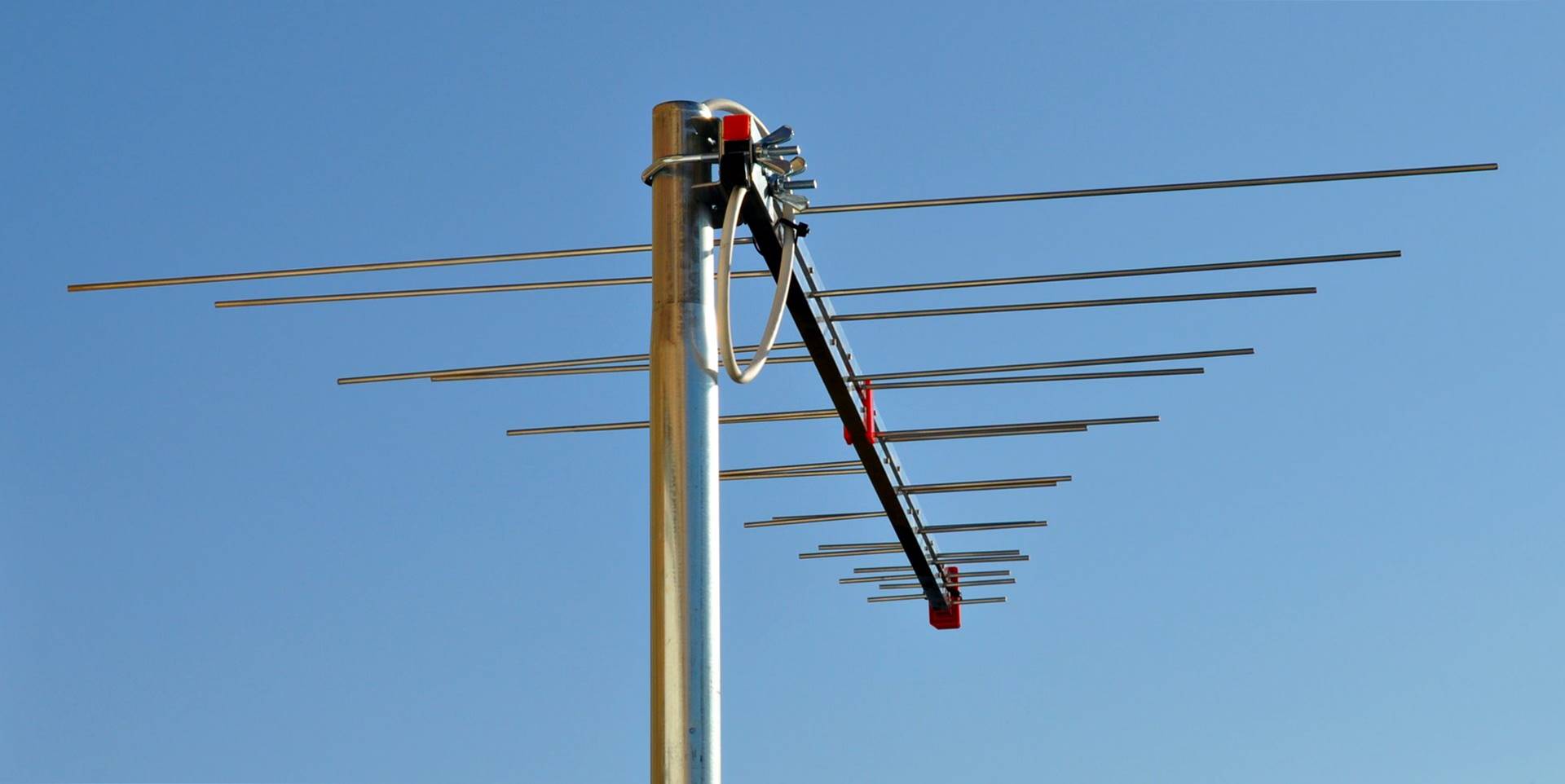

Så här ser det ut nu med ett skorstensfäste, 4 meter maströr och en logperiodisk antenn.

Så nu kan de ta ner den gamla antennen och köra till återvinningen.


20220411 – Demontering av antenn.

I december 2015 monterade jag den här antennen, men nu hade kunden ingen TV längre. Så hon ville att jag skulle ta bort antennen, maströr, fäste och alla kablar både ute och inne.


20220406 – Antennjobb i ett mycket svårt område.

En kund som hade grymma problem med störningar, ville ha hjälp med att åtgärda antennsystemet, så han kontaktade Emanuelssons i Sandviken som hänvisade till mig.

Kunden ringde mig och sa att det framförallt är på kvällarna det förekommer störningar.
– Att det funkar ibland men inte alltid beror säkert på att signalen är väldigt nära pixelnivån, sa jag.

Jag berättade även i telefonen att jag kände till att huset är ett område som ligger i radioskuggan, så det var inte säkert att jag skulle lyckas få godkänd signal.

Nåväl, vi bokade in en tid och när jag kom dit såg jag att de hade en UHF gitterantenn som inte klarar att ta emot signal från Mux 7 för den sänds på VHF-området.

Jag gick in och upp en trappa, där jag såg att det satt en 2-vägs fördelare uppe i taket. Efter fördelaren gick det en kabel ner till vardagsrummet samt en kabel till en förstärkare som bara förstärkte signalen TV’n på övervåningen.

Jag kopplade in instrumentet före fördelaren och fick därmed 3,5 dB högre signalstyrka, sen gjorde jag en koll. Otroligt nog såg Mux 2 väldigt bra ut men de andra var hopplöst deformerade.


Efter att jag hade gjort en datalogg såg jag att endast Mux 2 och Mux 6 var godkända.

Mux 5 hade till och med minus 2,5 dB i Link Margin, vilket var riktigt dåligt för det ska vara minst 6 dB i marginal till störningarna.

Jag gick ut och kollade med en handhållen logperiodisk antenn och hittade faktiskt ett ställe där det var bättre signal, men där kunde jag inte montera så jag justerade den befintliga antennen.

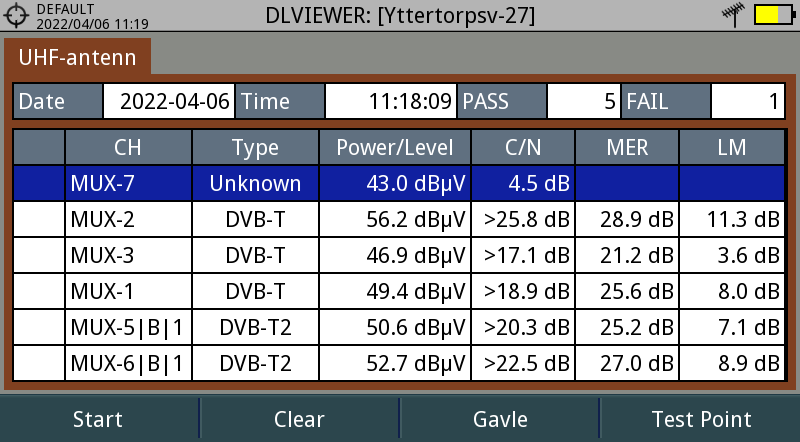

Därefter gjorde jag en datalogg för att komma ihåg alla värden när jag kom inomhus.

Mux 3 blev sämst och vilka kanaler den innehåller ser du nedan.

Det gäller ju att förstärka signalen så tidigt som möjligt, så jag tog bort fördelaren och monterade kundens förstärkare uppe vid taket istället.

Efter förstärkaren blev det högre signalnivåer och därmed något förbättrad signalkvalitet.

En koll och dokumentation av signalen ur förstärkaren.

En koll vid TV’n på övervåningen.

Sen gjorde jag en koll i vardagsrummet.

Som synes pendlar signalen när Muxarna är “taggiga” På skärmdumpen nedan är det 24,1 dB och en minut sedan var det 22,2 dB i MER-värde på Mux 3.

Tyvärr gick det inte att åstadkomma bättre än så, men det kommer säkert att funka. För trots att signalen inte blev godkänd enligt Teracoms riktlinjer visade 65″ LG TV’n 100% både i signalstyrka och signalkvalité.


20220214 – Kontakten passade inte i den nya TV’n.

Kunden köpte en ny TV men sen passade inte kontakten i den nya TV’n så de bokade in ett besök.

Väderprognosen såg dock inte så lovande ut så det passade bra med ett inomhusjobb.

När jag kom dit såg jag att det satt en logperiodisk antenn på huset.

Jag kollade varför kontakten inte passade och det visade sig att de hade skruvat ur adapterkontakten, så den satt kvar i den gamla TV’n.

Det visade sig även att F-kontakterna inte var riktigt monterade. Dielektrikumet (det vita runt mittledaren) ska vara i botten av kontakten och inte långt där nere. (Tången använde jag bara vid fotograferingen)

Signalen i TV-rummet var dock i starkaste laget. Mux 7 hade 92,8 dB men det ska helst inte vara över 80 dB.

Nere i gillestugan kollade jag den inkommande signalen.

Jag tog bort förstärkaren och monterade en 2-vägs fördelare istället.

På väg upp till TV-rummet såg jag att kabeln var lite klämd, men det funkade just nu i alla fall.

Nu blev det godkänd signal på rubbet, så det var bara att sätta i kabeln i den nya TV’n och söka in kanalerna.


20220125 – Sixten beställde hjälp med TV-antennen.

Störningarna kom allt oftare men när bilden försvann helt tröttnade Sixten och beställde service av antennen.

Sixten fick hjälp av grannen att ringa till mig.
– Finns det en lång stege så det går att nå antennen
, frågade jag.
– Ja det finns en stege.
Så jag tog inte med någon extra lång stege, utan hade bara som vanligt en 4,8 meters och en 3,2 meters i servicebussen. Men när jag kom dit såg jag att Sixtens stege var för kort och dessutom hade den gått av.

Dessutom satt inte maströret helt i lod.

Jag gick in för att kolla signalen som var långt under pixelnivån.

Instrumentet hittade Mux 6 i alla fall, men den var långt ifrån godkänd.

Jag gjorde en datalogg som visade att ingenting var godkänt.

Jag kollade med en handhållen antenn om det skulle funka att sätta antennen på husets östra gavel och det gjorde det.

Nu blev det riktigt bra signal.

När signalen hade gått igenom 26 meter trippelskärmad koaxialkabel ner till vardagsrummet såg Mux 1 ut så här.

En ny datalogg i vardagsrummet för att dokumentera signalen.

Bra att du inte har missat något, tyckte Sixten när jag var klar.


20220119 – Perfekta Simpsons från den nya antennen till extra TV’n.

Den här kunden har jag varit till tidigare då jag monterade en riktig antenn istället för en bordsantenn och det fungerar fortfarande bra. Men sen ville hon använda en TV i ett annat rum och fick rekommendationer att köpa en One For All SV9490 som skulle funka bra, vilket den (naturligtvis) inte gjorde.
Jag kopplade in instrumentet för att se vad One For All SV9490 antennen presterade. Det visade sig att signalen pulserade kraftigt upp och ner så därför kunde jag inte göra en datalogg.

För att se hur mycket signalen pendlade aktiverade jag Max och Min hold i instrumentet. Topparna på det blå fältet visar den starkaste signalen och topparna på det gröna fältet visar den svagaste signalen.


Lite svårt att förklara med text så jag filmade skärmen på instrumentet.

Det var bara lägga ner projektet med inomhusantennen och montera en logperiodisk antenn istället.

Nu blev det mycket bra signalkvalitet och Boxer-boxen visade 100% på rubbet. 🙂

Så här ska det se ut när det är perfekta Muxar, även kallat perfekta Simpsons eftersom topparna ser ut som Bart Simpsons frisyr.

Uppdatering 20220120
Jag fick ett SMS att Amos blev glad när han kom hem och kunde kolla på TV utan en massa störningar.


20220118 – Omkoppling av kablar samt programmering av en ny TV.

Den 5 oktober uppgraderades marknätet till MPEG4 så kunden köpte en ny TV, men sen lyckades de ändå inte få in några kanaler. De nöjde sig med att kolla på Canal Digitals kanaler via satellit, men när de också försvann bokade kunden service av anläggningen.

När jag kom dit såg jag att maströret var löst samt att kablarna var torra och spräckta.

Dessutom hittade jag en icke godkänd skarv.

Men trots det var signalen i vardagsrummet godkänd. Jag kopplade bort en gammal satellitmottagare och satte antennkabeln i TV’n, sen var det bara att söka in de fria TV-kanalerna.

Det är som sagt bra signal nu, men om det regnar kommer det in fukt i de spräckta kablarna och då blir det säkert sämre signal. Därför ska jag återkomma senare för att byta maströr, antenn och kabel utomhus.


20220118 – Montering av TV-antenn till ett hus med svag mottagning.

Kunden hade sökt efter en antenntekniker på närmare håll men det fanns ingen för den ena efter den andra har slutat, så han ville att jag skulle köra till Garpenberg.

Innan jag körde strax över 5 mil dit så kollade jag om det skulle finnas hopp att få signal vid huset. Enligt Teracom är det svag mottagning där huset ligger, så jag talade om för kunden att det är ett svårt fall. Men han ville ändå att jag skulle göra ett försök, så jag började med att kolla att mitt antenninstrument hade en kanalplan för sändarmasten på Idkerberget nära Borlänge.

När jag kom dit så fick jag gå runt en hel del för att hitta ett ställe där det fanns bra signal till Mux 1 som sänder SVT’s kanaler och Mux 2 som sänder TV4. Tillslut hittade jag ett ställe där signalen var OK, men rent estetiskt kunde det ha varit bättre.

När jag hade fått dit antennen gjorde jag en datalogg.

Jag såg att Mux 3 blev strax under godkänt värde, men det var ändå ganska OK med 5,5 dB i marginal till störningarna.

Men Mux 7 däremot var riktigt dålig, men där sänds det ändå inga kanaler som kunden ville se.

När signalen hade gått igenom 12 meter trippelskärmad koaxialkabel gjorde jag en ny koll.

Det blev ingen perfekt Simpson på Mux 1 som sänder SVT’s kanaler, men den såg ganska bra ut och hade godkänd signalkvalitet.

Sen visade det sig att TV’n inte klarade att ta in de digitala kanalerna, så kunden skulle kolla sjöutsikten medan han väntade på att dottern skulle komma dit med en annan TV.
