Arbeten med paraboler – 2019 och tidigare

En sida med bilder och info från diverse arbeten med paraboler – 2019 och tidigare.


20190924 – Skymmande träd var orsaken till den dåliga signalen.

Träden började skymma Thor-satelliten så det blev störningar på Canal Digitals kanaler.

Jag informerade kunden att han måste ta ner den stora björken nära parabolen samt något träd längre bort.

Trots skymmande signal fick jag till ganska bra signal.


20190619 – Störningarna är borta.

Den här kunden hade störningar på satellitkanalerna, men sen några veckor fanns det ingen signal alls. Troligen hade den gamla Sagem-HD-PVR-101 gett upp helt, men det var ingen större förlust för kunden hade fått en ny HD-box Smart hemskickad.

En kontroll av signalen visade att den var ganska dålig, men det skulle ändå ha blivit bild på TV’n. Därför antog jag att den gamla mottagaren hade gett upp, men att felsöka den gamla Sagem-mottagaren var ingen idé när den ändå ska kasseras.

Canal Digitals kundsupport hade även sagt att det krävs byte av koaxialkabel eftersom signalen var svag.

Förvisso var det lång kabel eftersom parabolen satt på ett uthus, men att det var dålig signalkvalitet berodde framförallt på att polarisationen var något feljusterad. Jag såg faktiskt rent visuellt att det var feljusterat.

Jag bytte till ett Sat-CR-24 och demonterade DiSEqC-switchen.

En koll innan jag kopplade in den nya mottagaren visade att jag hade ökat signalkvaliteten ungefär 300% och det är minsann inte lite. (+3 dB = dubbelt)
Så nu kan kunden ha mycket glädje av sin nya mottagare och slipper dessutom besvärande störningar.


20190321 – Gävle Golfklubb

Gävle Golfklubb hade fått hem prylar från Hoist för att kunna visa Viasat-Golf på storbilds-TV’n.

De hade fått hem en ny liten Viasat-parabol, men eftersom det redan satt en 80 cm Triax-parabol på huset tyckte jag att det var bäst att använda den. För att få högre signalkvalitet naturligtvis.

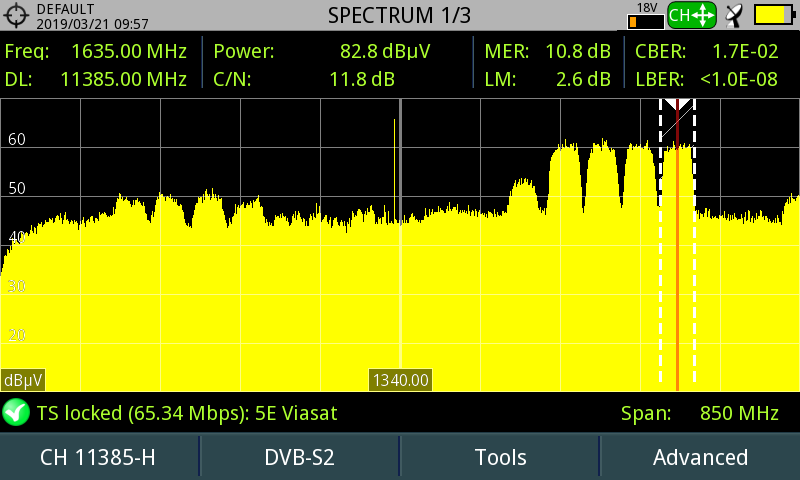

Först en koll för att se vilken signalkvalitet det befintliga mikrovågshuvudet lämnade. 10,8 dB på 11385-H var ganska dåligt.

Så jag bytte till ett nytt Sat-CR MTI mikrovågshuvud.

Efter justering lyckades jag få 17,2 dB på 11385-H vilket är mycket bra.

Kabeln utomhus var lite torr så den bytte jag. Jag vägrade dock att dra den lika fult som den gamla kabeln. Det syns på färgen att den gamla var dragen tvärs över panelen och så gör man inte.

Justerat och klart 🙂

Det nya MTI mikrovågshuvudet lämnar 4 st. Sat-CR frekvenser, vilket är bra om de vill koppla in fler satellitmottagare.

Inomhus gjorde jag en datalogg för att dokumentera signalen som den nya satellitmottagaren fick.

Sen kopplade jag in satellitmottagaren till TV apparaterna, så nu kan ni besöka Gävle Golfklubbs restaurang och titta på Viasat Golf.
PS. De har god lunch buffé 🙂


20190226 – Ryska TV-kanaler

Triax TD64 parabolen som kunden använde till ryska TV-kanaler gick sönder pga. ett kraftigt snöras.

Parabolen var bortom räddning, så den var det bara att kasta. Mikrovågshuvudet gick dock att återanvända.

Kunden ville se ryska kanaler och det finns ju några kanaler att välja bland på Hotbird 13° öst.

För att få lite bättre signal än tidigare monterade jag en 80 cm. parabol ….

…. och för att klara parabolen från framtida snöras monterade jag den på husets östra gavel.

Justerat och klart med nerdraget väderskydd för kontakten.

Efter justeringen gjorde jag en koll av signalkvaliteten från några olika frekvenser.
11,1 dB i MER-värde på den svagaste är skapligt, men om man är riktigt kräsen skulle det nog ha varit en 120 cm parabol. Men det blev ändå strax över 4 dB i marginal till störningar vid dåligt väder, så det är mycket bättre än vad det var med 64 cm parabolen som satt där från början.



20190215

Signalen försvann så jag åkte hem till kunden för att felsöka. Orsaken var att när snön rasade drog den med sig kabeln. Men när jag ändå var på taket och fixade kabeln kollade jag inställningen.

Det blev bra signal till både Canal Digital och Viasat.


20181025

Jag fick i uppdrag att justera en 80 cm nordenparabol som kunden hade köpt på Kjell & Company.

Det är bra med justerbar sidomatning.

Det blev bra signal från 0.8°W

… och från 4.8°E


20181010

Jag återmonterade en Wisi orbit parabol efter en takrenovering och fick otroligt jämna MER-värden. Eller vad sägs om 16,9 dB – 17,2 dB. Inte så stort spann direkt, eller hur?

Som sagt, otroligt jämn signal blev det.

Signalen till Viasat blev också godkänd, trots att den har stora variationer.


20170922

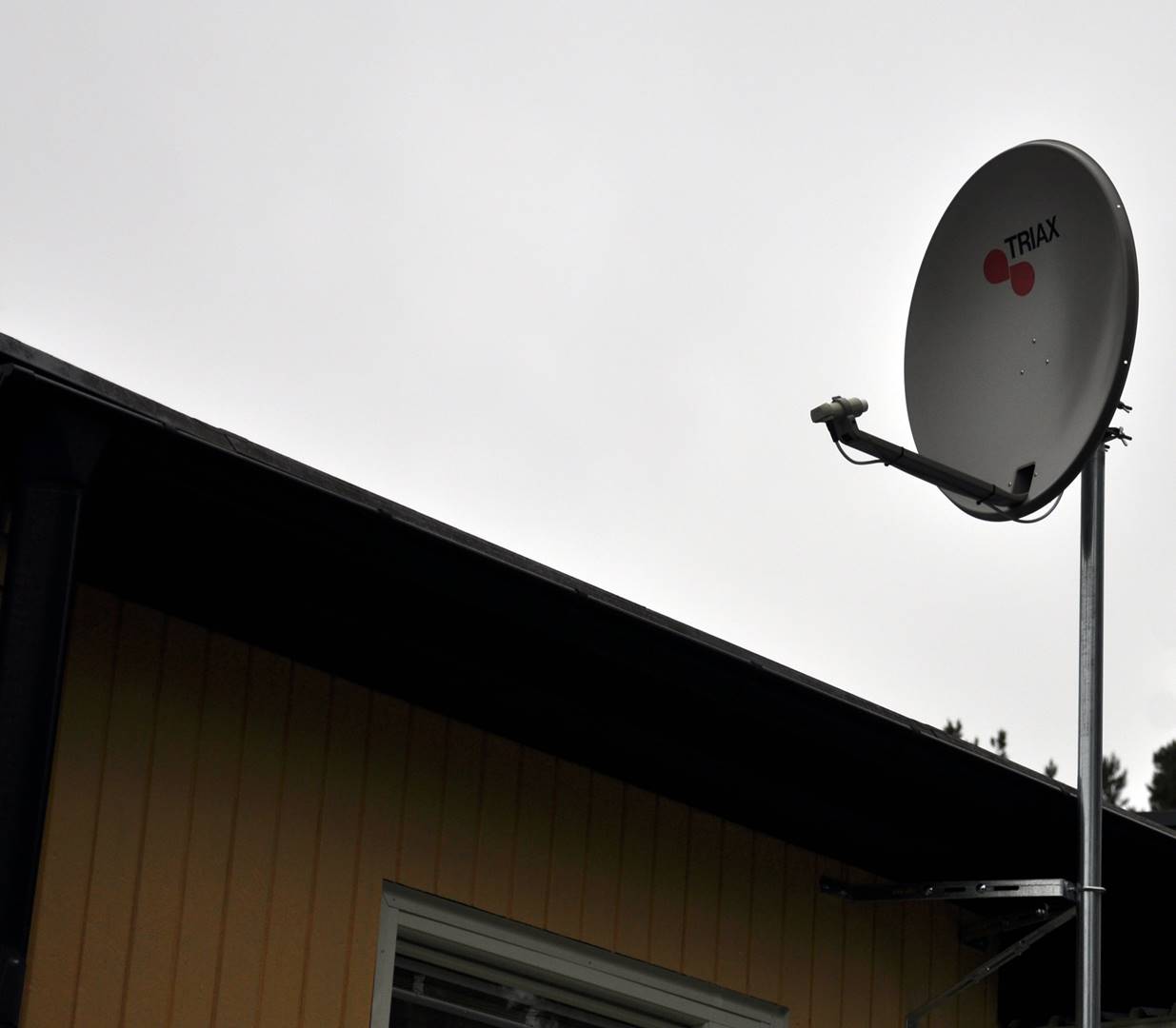

Jag monterade en parabol som jag riktade mot Hot Bird 13° öst för att ta in polska kanaler.


20151006 – Service av Canal Digital anläggning.

Kunden ville ha hjälp eftersom det förekom störningar samt att menyn i Canal Digitals satellitmottagare visade “svag signal”

När jag kom dit började jag med att kolla signalen från parabolen som var monterad på ett träd långt ute på den stora sjötomten. Därför var det lång kabel med hög dämpning in till TV-rummet, vilket var den största anledningen till svag signal.

Så här såg det ut vid parabolen innan åtgärd.

Jag justerade men kunde bara få 14,7 dB i MER-värde mot normalt strax över 16 dB vilket även det var en betydande kvalitetssänkning.
Här ser ni vad som hände med signalstyrkan när signalnivån sjönk 20,9 dBμV genom kabeln in till TV-rummet.

Egentligen skulle det ha bytts kabel direkt, men det var ingen som hade lust att gräva ett nytt dike. Så jag kontrollmätte några olika mikrovågshuvuden för att hitta ett med en högre utnivå för att kompensera den höga kabeldämpningen. Dessutom var parabolen något skev så jag monterade det nya mikrovågshuvudet på en ny parabol.

Efter justering gjorde jag en datalogg för att dokumentera signalen.

Det var i alla fall sjöutsikt på jobbet. 🙂

När jag var klar ute gick jag in i TV-rummet och gjorde en ny kontrollmätning. Nu visade dataloggen i alla fall lite bättre värden. Nästa åtgärd är byte av kablar eller fälla träd och flytta parabolen upp till huset.


20150507 – Höjdarjobb med skylift.

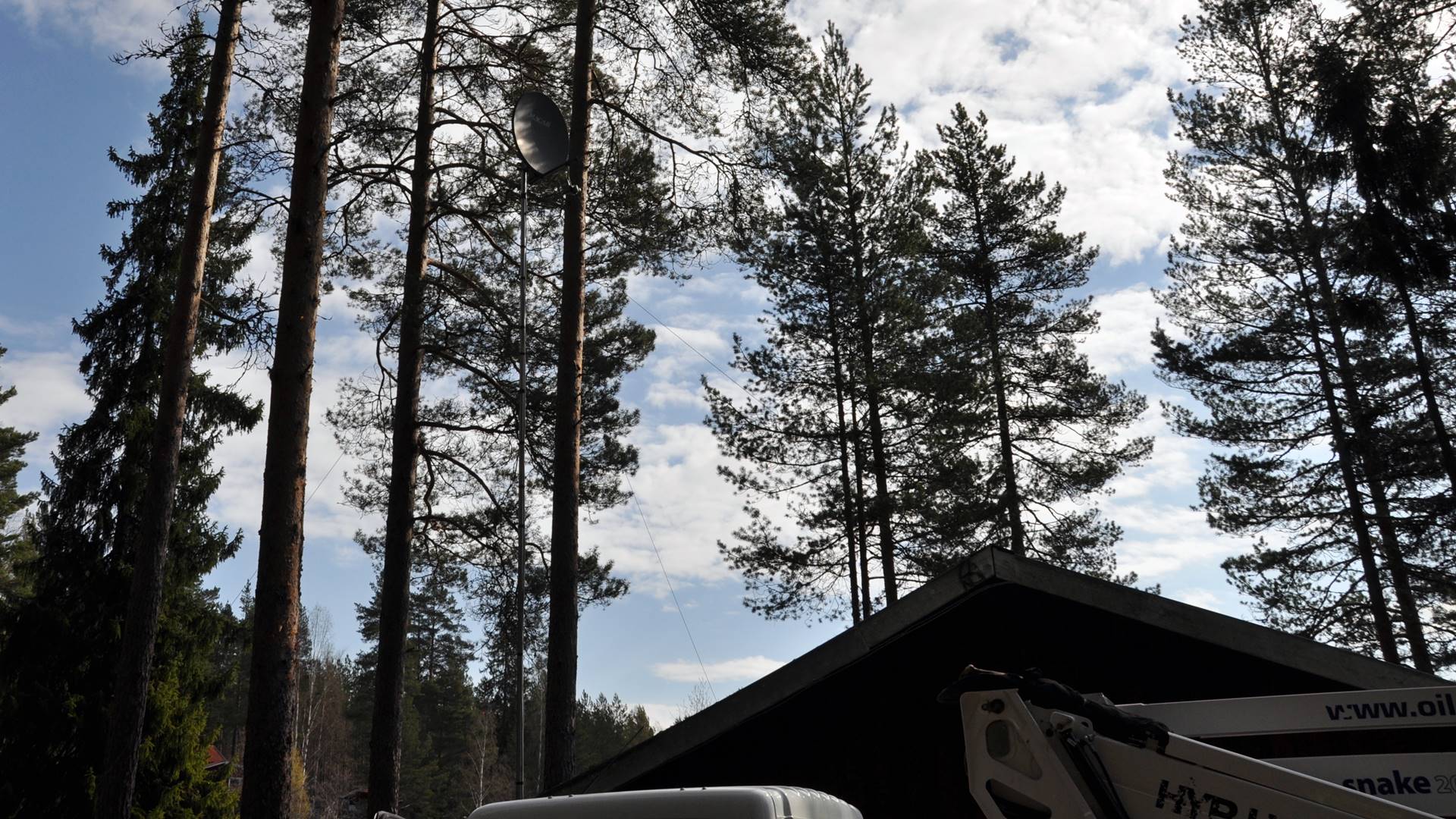

Kunden råkade skada parabolen när han fällde ett träd och som synes finns det gott om träd. Även grannen har höga träd som skymmer, så därför sitter parabolen på ett högt vajerstagat maströr. För att nå upp krävs en skylift, som kunden redan hade riggat upp. 🙂

Här ser ni skadan. Plastfästet till mikrovågshuvudena har gått av samt att profilröret var lite skadat i bakkant.

Reparation, justering och kontrollmätning. 🙂

Till Canal Digitals kanaler från 0,8° väst erhöll jag bra signal vilket det alltid blir med en 80 cm. parabol från Macab.

Men till Viasats kanaler från 4,8° öst blev det usel signal, tom. under pixelnivå. Det var några träd skymde såpass att instrumentet inte klarade av att låsa in på signalen nån längre stund, så därför finns det inget mätprotokoll på det. Men kunden ska såga ner dessa och då blir det säkert bra.

När jag var klar var det bara att lasta in verktyggen och fortsätta till nästa kund.

Fin väg med sjöutsikt på väg från jobbet. 🙂


20150209 – Gismo bokade felsökning och justering av parabolen.


Den satt lite trångt till men det gick att justera i alla fall.


20130918 – Installation av Channel master

Installation av en 120 cm. Channel master parabol till Sky‘s kanaler från 28,2° öst.

Trädet skymde inte satellitsikten, men däremot fotograferingen.

Det krävdes ett 3″ eller 76 mm rör för att det skulle bli stabilt.


20130405 – service av en hotellanläggning

Service av parabolen till Alséns hotell i Sandviken.

Jag bytte mikrovågshuvud och sen var det bara att koppla in kabeln ….

… till instrumentet.

En koll och programmering nere i centralen behövdes också.


20121102 – 4 satellitpositioner till 8 antennuttag.

Installation av en Toroidal T90 parabol. Via en multiswitch fick alla 8 antennuttag signal från alla satellitpositioner samt marksänd TV.

4 st. quattro mikrovågshuvuden till Astra 19,2° öst, Hotbird 13° öst, Astra 4,8° öst samt Thor på 0,8° grader väst.


Det blev många meter trippelskärmad koaxialkabel och massor av kompression-kontakter.


20121008 – installation till 5 lägenheter.

Ibland är det stora installationer. …..

…. som kräver skylift.


20120203 – Trassel ….

Ett sånt här trassel råkar jag på dagligen, men det är inga problem att reda ut det.


20110906

Ännu en parabol installerad till Canal Digital och Viasats kanaler.


20100928 – installation åt en bostadsrättsförening.

En kollega och jag installerade en ny parabol till Brf. Solberget i Sandviken.

Det blev lite komplicerat att få dit parabolen på det tjocka maströret.
