Det började med att jag fick ett mail:
Hej.
Vår förening som består av består av 134 lägenheter, funderar på att sätta in en egen antenn på taket för att ersätta Tele2/ComHem då vi har avtal om fiberanslutning med Bahnhof.
TV-antennen kan monteras på taket ovanför elcentralen där vår nuvarande utrustning från Tele2/ComHem kommer in och förstärkare finns. Föreningen består av tre huskroppar och vad jag sett finns det utrustning för Tele2/ComHem på tre punkter.
Eftersom de flesta kollade på TV via internet tyckte föreningen att det är onödigt att betala Tele2 130000 kronor per år för ett basutbud via kabel-TV. Men det går inte bara att ta bort TV-signalen via antennuttaget för enligt Must carry lagen det måste finnas tillgång till SVT’s kanaler utan särskilt abonnemang. Samtidigt är det bra att ha en backup om det blir fel på fibersignalen.
20240627 – Kontroll av kabel-TV anläggning.
Efter lite konversation via e-post kom vi överens om en tid så den 27 juni lastade jag in prylar i servicebilen och körde jag ner till brf. Vikingen 6 i Sundbyberg.
Detta är den enda ritningen jag hittade på kabel-TV systemet, men den visade inte var Tele2/ComHem signalen kom in så det var bara att sätta igång och leta efter överlämningspunkten.
Jag hittade några förstärkare i en elcentral i källaren till Mjölnerbacken 64 och gjorde en kontrollmätning.
Sen gick jag ner till en elcentral i källaren på Mjölnerbacken 67 där jag hittade ännu fler förstärkare.
Jag gjorde en kontrollmätning.
I källaren till Mjölnerbacken 61 hittade jag ännu fler förstärkare.
Jag tog med en gitterantenn, sen gick jag upp på vinden i Mjölnerbacken 67. Jag öppnade en lucka och klättrade upp på taket för att kolla om det fanns någon signal från Nacka masten.
Det var mycket bra signal.
Men det gick inte att skruva dit ett vanligt väggfäste på plåtfasaden.
Jag sa till ordföranden att jag måste tillverka ett specialfäste som jag gjorde till AG performance i Gävle.
20241031 – Installation av utrustning till marksänd TV.
Avtalet med Tele2/ComHem gäller till mars 2025 så vi kom överens att jag skulle göra klart jobbet nån gång efter semestern, men sen drog det ut lite extra på tiden eftersom jag bröt foten.
Men den 31 oktober kunde jag i alla fall köra dit för att montera antennen mm.
När jag kom dit började jag med att dra 43 meter svart koaxialkabel från taket ner till elcentralen i källaren till Mjölnerbacken 67.
När kabeln var dragen kollade jag signalen med en handhållen antenn för att hitta det optimala stället för monteringen.
Tillslut hade jag monterat specialfästet och justerat in antennen.
Det blev bra signalkvalitet på alla Muxar.

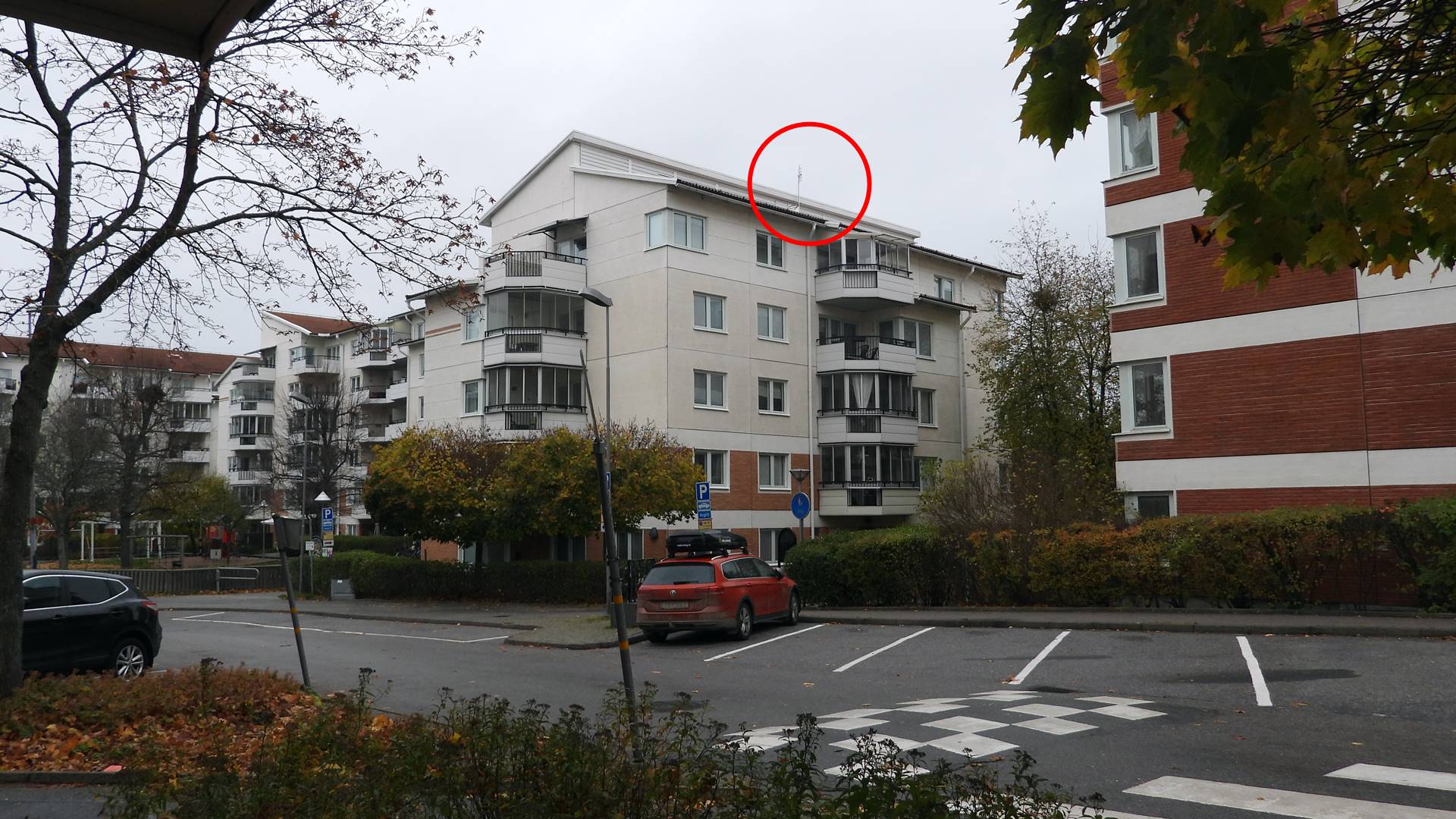

Jag hade svårt att hitta något bra ställe att ta kort och dessutom började det regna så jag ställde mig under ett entrétak några hundra meter ifrån huset. Som tur är har jag en kamera med bra zoom så jag kunde få några bilder på antennen i alla fall.
Jag gjorde en koll av hur signalen såg ut efter att ha gått igenom 43 meter koaxialkabel.
Jag kollade utnivån från förstärkaren och såg att Tele2 hade 88,4 dB i signalstyrka på 514 MHz.
Sen programmerade jag in alla frekvenser i en Johansson Profiler Revolution 6700 som är en kombinerad kanalomvandlare och förstärkare.
Sen var det bara att justera in signalnivån till ungefär samma styrka på 514 MHz och göra en datalogg för att dokumentera värdena.
Signalen blev mycket bättre än kravet som är minst 25 dB i MER vilket är ett värde för signalkvalitet och minst 6 dB i Link Margin som betyder att det ska vara 6 dB i marginal till störningarna. Om ni undrar vilka TV-kanaler respektive Mux innehåller kan ni kolla här.
Sen gjorde jag en kontrollmätning i föreningslokalen.
Efter det kollade jag signalen i en lägenhet och den var lika bra.
Men sen gick jag ner i källaren och kopplade tillbaka Tele2 signalen eftersom de ändå har abonnemang till sista mars 2025. Så någon gång till våren ska jag köra ner dit igen och koppla in Johansson Profiler Revolution 6700 kanalomvandlaren/förstärkaren permanent.
En annan sak är att det sitter onödigt många förstärkare monterade. Nu räknade jag inte exakt men i 3 elcentraler är det sammanlagt 8-10 stycken förstärkare monterade. Om man tänker till lite och kopplar på rätt sätt skulle jag kunna få godkänd signal till alla 134 lägenheter med max 3 förstärkare. Det skulle till och med kunna bli så bra att det skulle räcka med Johansson Profiler Revolution 6700 kanalomvandlaren/förstärkaren till ett hus och 2 andra förstärkare till de andra husen.
20250401 – Installation av en Johansson Profiler Revolution 6700
Idag var det dags att besöka brf. Vikingen 6 i Sundbyberg igen, för att montera en Johansson Profiler Revolution 6700.
Jag började faktiskt med det här jobbet förra året, då jag monterade en antenn till marksända kanaler och drog ner kabel till källaren. Men eftersom avtalet med Tele2 gällde till den sista mars hade jag inte kopplat in signalen till de 134 lägenheterna än.
När jag kom dit började jag med att göra en visuell koll av antennen.
En närbild på specialfästet som jag har tillverkat.
Tyvärr var det omöjligt att få en bild rakt framifrån UHF gitterantennen från Televes. Men om ni undrar hur den ser ut så kan ni kolla på en bild när jag monterade en likadan till brf. Isbrytaren på Kungsholmen i Stockholm.
Jag gick ner till källaren och anslöt kabeln från antennen. Mux 1 och Mux 2 såg bra ut, men det fanns även en hel del signaler som inte ska vara med, men det fixar jag med en Johansson Profiler Revolution 6700.
Bara för att Boxer, eller numera Tele2 har slutat sända via marknätet hade jag gjort en ny kanalplan till antenninstrumentet. Men innan det går att göra dataloggar måste kanalplanen undersökas.
När antenninstrumentet var klar med Channel Plan Exploration kunde jag göra en datalogg för att dokumentera den inkommande signalen.
Sen kollade jag den inkommande signalen från Tele2.
Jag kollade vilken signalstyrka det var ut från Wisi VX54A förstärkaren.
Signalstyrkan ut från Wisi VX54A förstärkaren var 88,9 dB på 490 MHz.
Sen monterade och programmerade jag en Johansson Profiler Revolution 6700.
Jag justerade signalstyrkan till 90 dB.
Helt perfekt med bra signalkvalitet.
Namnet på Johansson Profiler Revolution 6700 är inte bara skryt för den levererar faktiskt revolutionerande bra signal.
När jag var klar i källaren besökte jag några lägenhetsinnehavare för att göra kontrollmätningar samt att hjälpa dem att programmera TV apparaterna. Det gick bra överallt utom i en lägenhet där TV-apparaten inte klarade MPEG4, men hon ska beställa en TV-box från Bahnhof.
I lägenhet nummer 0901 kollade jag även spektrumet.
Så nu slipper brf. Vikingen 6 i Sundbyberg att betala Tele2 130000 kronor per år för ett basutbud via kabel-TV och om någon vill se annat än de fria marksända TV-kanalerna kan de ta in dem via internet.
